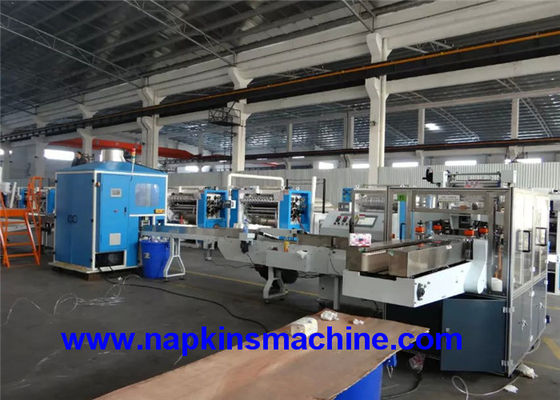

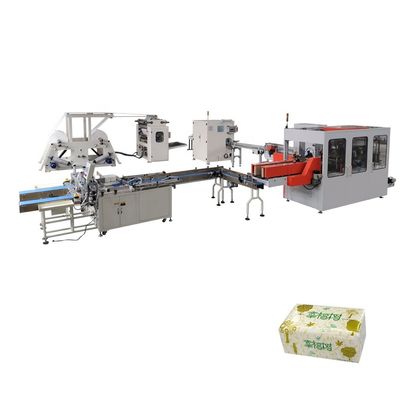

Petit pain enorme pliant la machine à emballer de chaîne de production de tissu facial/papier de soie de soie
Description
La chaîne de production de papier de soie de soie de massage facial de moteur servo avec la machine à emballer a les avantages de l'opération simple, efficacité élevée de production, et gardant le compatible des produits finis, à la production complètement automatique, la quantité de travail de production peut être de réduire, d'épargner ainsi la production et le coût de gestion considérablement. Elle convertit le petit pain enorme en papier de soie de soie faciale plié. La ligne entière travail sans à-coup et courir stable, épargnant le coût de la main-d'oeuvre. C'est le meilleur choix pour le papier de soie de soie faciale producteur.
Spécifications
SYSTÈME SE PLIANT
|
Largeur de petit pain enorme
|
2900mm
|
|
Taille dévoilée
|
190/200±2mm
|
|
Taille pliée
|
95/100±2mm
|
|
Vitesse de conception
|
170m/min
|
|
Vitesse de production
|
140m/min (dépendez de la taille)
|
|
Diamètre de petit pain enorme
|
≤1500-3000mm (l'autre taille à passer commande)
|
|
Support de déroulement
|
2~6ply, entraînement de personne (pour passer commande)
|
|
Système se pliant
|
Pliage d'aspiration de vide
|
|
Type se pliant
|
Interfold de pli de V
|
|
Coupure du système
|
Difficulté supérieure de couteau, rotation inférieure de couteau
|
SYSTÈME DE TRANSFERT
|
Structure de transfert
|
Servocommande, transfert automatique
|
|
Compte
|
Plaçant sur l'affichage à cristaux liquides, le compte automatique et le transfert
|
|
Modèle de délimitation
|
100~250sheet
|
|
Vitesse de transfert
|
≤7times/min
|
|
Ensemble de produits finis
|
Automatique
|
|
Système de renversement
|
Automatique
|
|
Système d'aplatissement
|
Automatique
|
ACCUMULATEUR
|
Stockage
|
160PCS
|
|
Maximum déchargez la vitesse
|
15PCS/min
|
|
Puissance
|
4.4KW
|
COUPURE DU SYSTÈME
|
Modèle de coupeur
|
FC150-2L
|
FC200-2L
|
|
Vitesse
|
150cuts/min
|
200cuts/min
|
|
Ligne de alimentation
|
Doubles lignes
|
|
Système de meulage
|
Le meulage pneumatique, paramètre peut être placé sur le panneau de commande
|
|
Alimentation de meulage
|
Meulage de alimentation automatique pour la lame circulaire
|
|
Taille circulaire de lame
|
Φ610mm
|
|
Longueur de coupe
|
Réglé sur le panneau de commande, tolerance≤±1mm
|
|
Coupure de la tolérance verticale
|
Tolerance≤±1mm
|
|
Tolérance de longueur de coupe pour deux extrémités
|
Réglé sur le panneau de commande
|
Spécifications principales
1. équipé de l'acier à en acier ou à en acier au rouleau de gaufrage en caoutchouc, séparant d'une manière pneumatique.
2 . chargement pneumatique de petit pain enorme, papier pneumatique conduisant, additionustment stepless de vitesse, et contrôle de tension de Web.
3 . équipé du type pompe à vide de racines pour le fonctionnement stable de la machine.
4 . le slititng pneumatique de point et la pleine fente sont disponibles pour faire la diverse largeur de produits.
5 . équipé du dispositif gravant en refief de bord pour garder les plis ensemble
6 . système de guidage de petit pain enorme disponible.
7 . la machine s'arrêtera quand le papier borken, il évitent des déchets provoqués par aucun papier ou papier cassé.
8 . le Web peut être fileté sur la machine par les deux boutons de cruche, il est plus de sécurité et plus facile de fileter le Web.
9. Partie fondamentale lubrifiant régulièrement automatiquement.
10. le rondin de tissu facial a vu la découpeuse est une machine orbitale de scie particulièrement conçue pour les produits d'inter-pli, comme tissus faciaux d'inter-pli et le papier hygiénique inter de pli, etc., ce rondin de tissu facial a vu que machine de cutitng a été établi avec la dernière technologie sur le système d'entraînement, le toincrease la stabilité et la qualité électroniques et servo des coupes.
11. le tissu facial plié peut être alimentation dans la machine à emballer le convoyeur, et puis en emballant automatiquement.
Les pièces électriques et d'autres pièces stigmatisent
|
NON
|
Nom
|
Marque
|
Endroit original
|
|
1
|
Moteur
|
Siemens
|
La Chine
|
|
2
|
Pièces pneumatiques
|
Omron
|
L'Allemagne
|
|
3
|
Pompe à vide
|
Longtech
|
Taiwai
|
|
3
|
Convertisseur de fréquence
|
Delta
|
Taiwai
|
Description de produit
Produit de haute qualité de papier de machine de tissu facial faisant des machines
Caractéristiques :
Tissu facial faisant l'écoulement de fonctionnement de machine : Les petits pains enormes qui ont été fendus dans la largeur désirée sont coupés par les cylindres de fente, et puis interfolded dans les feuilles rectangulaires interoverlapped de tissu facial.
Cette machine adopte la commande indépendante de moteur servo, et les functings de repérage automatiques automatiques de contrôle de tension de papier. Il featurse du pliage à grande vitesse et gentil et de l'opération facile.
acier de l'ordre 1.Can aux petits pains gravants en refief en caoutchouc, d'une manière pneumatique séparés.
support 2.Wallboard et stabilité courante de machine et extrêmement bon et rapide.
chargement du petit pain 3.Pneumatic enorme, papier pneumatique conduisant, additionstment stepless de vitesse, et contrôle de tension de Web.
4.Equipped avec le type pompe à vide de racines pour le fonctionnement stable de la machine.
diverse largeur des produits 5.Make comme condition.
6.Equipped avec l'unité gravante en refief de bord pour garder le plise ensemble.
la machine 7.The s'arrêtera quand le papier cassé. Elle évitent des déchets provoqués par aucun papier ou papier cassé.
le Web 8.The peut être fileté sur la machine par les deux boutons d'essai, il est plus sûr et plus facile de fileter le Web.

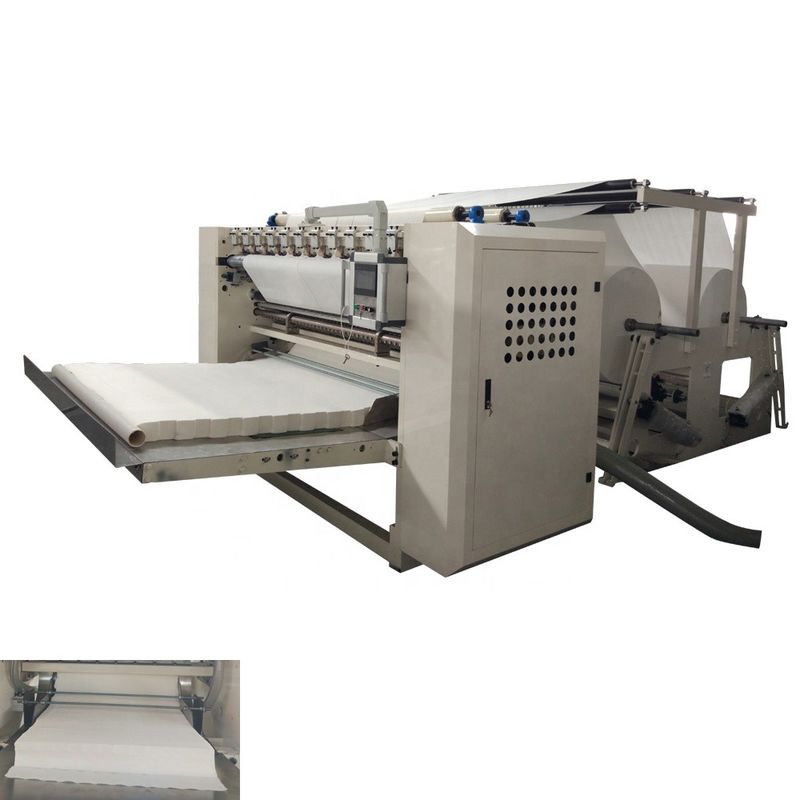

1. Spécifications de machine de pliage de tissu facial :
|
Modèle de machine
|
SYM-190/6L (l'autre taille à spécifier)
|
|
Les produits finis ont dévoilé la taille
|
95x (120-210) x2mm
|
|
Taille se pliante de produits
|
190x (120-210) x2mm
|
|
Largeur de matière première
|
1260mm
|
|
Diamètre de matière première
|
1200mm
|
|
Diamètre de noyau de matière première
|
76.2mm
|
|
Capacité de sortie (8 heures)
|
2000-3000kg
|
|
Unité gravante en refief
|
Acier au caoutchouc
|
|
Graver de bord
|
Acier au bord en acier gravant en refief, règlement pneumatique indépendant
|
|
Fente de l'unité
|
Fente pneumatique
|
|
Puissance servo principale de Moter
|
5.5kw
|
|
Déroulez la puissance de moteur de fréquence
|
1.5kw (2 unités)
|
|
Système de vide
|
pompe à vide de 18,5 kilowatts (ventilateur de racines de Taïwan)
|
|
Système pneumatique
|
Compresseur de l'air 3HP, pression minimale 5kg/cm2PA (fournisseur par l'utilisateur)
|
|
Système d'entraînement
|
Courroie
|
|
Dimension
|
5870x2800x2207mm
|
|
Poids
|
Environ 5 tonnes
|
2. Spécifications de découpeuse de scie de rondin de simple canal :
|
Désignation
|
Valeurs de paramètre
|
|
La longueur de l'aucun a découpé le tissu facial
|
minimum 500mm
|
|
La taille du tissu
|
30~130mm
|
|
Vitesse de machine
|
20~150cut/min
|
|
Vitesse de fonctionnement
|
20~120cut/min
|
|
Diamete externe de lame ronde
|
Φ610mm
|
|
Vitesse maximale de coupure de papier de couteau circulaire
|
980R/min
|
|
Spécifications de produits finis
|
70~300mm
|
|
Largeur de papier
|
70~110mm
|
|
Longueur de coupe
|
70~300mm
|
|
Longueur de surplus
|
20~65mm
|
|
Puissance
|
11KW
|
|
Alimentation d'énergie
|
380V 50Hz
|
|
Source d'air
|
0.5~0.8MPa
|
|
Taille de machine
|
4600*1700*2500mm
|
|
Poids de machine
|
2300~2600kg
|
|
Frein
|
Arrangement de paramètre (automatique/manuel)
|
|
Progression affilant le couteau
|
Arrangement de paramètre (automobile)
|
|
Couteau de affilage pneumatique
|
Arrangement de paramètre (automatique/manuel)
|
|
Air de coup
|
sans
|
|
Tout le mano-contact
|
Valeur (pas)
|
|
Interface homme-ordinateur
|
DELTA
|
|
Commutateur de fréquence
|
|
|
Commande servo
|
DELTA
|
3. Spécifications de machine à emballer de tissu facial :
1. Adoptant la manière de emballage en s'enveloppant, en se pliant et le scellage avec la structure compacte, il rend le sembler de paquet beau et le joint a serré.
2. commandé par règlement stepless, écran tactile et PLC de vitesse, l'affichage sur l'interface homme-machine fait l'entretien plus simplement.
3. appliqué avec le convoyeur de alimentation de automatique-arrangement, il est commode de relier le convoyeur à la chaîne de production automatique, épargnant le coût de la main-d'oeuvre au maximum.
4. Il sauve beaucoup de matériel d'emballage au moyen de vérification de cellule photo-électrique, servo dépistant, et automatique-arrêt de film alimentant sans produit.
5. automation élevée, profession élevée, rendement élevé et moins de problème.
6. Avec la classe de grandeur au loin de emballage, de diverses tailles de emballage peuvent être rapidement échangées.
|
Tailles de tissu :
|
L : 150-400mm W : 150-200mm H : 35-150mm
|
|
Vitesse de emballage :
|
40-70 sacs/minute
|
|
Alimentation en air :
|
0.5-0.8MPa
|
|
Poids de machine :
|
3300kg
|
|
Dimensions externes (LxWxH) :
|
5885x3560x1925 (millimètre)
|
|
Puissance de chauffage :
|
3.6kw
|
|
Puissance de moteur :
|
3.6kw
|
|
Taille de emballage :
|
≤230x190x100 (millimètre)
|
|
Bruit fonctionnant :
|
≤78dB
|
|
Film de emballage :
|
CPP
|
|
Type d'alimentation d'énergie :
|
380V, 50Hz
|
4.Specifications sacs de machine à emballer multi de deux de débouchés semi automatiques :
|
Taille de emballage
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Vitesse de emballage
|
10-20 sac/minute
|
|
Pression de gaz
|
0.5mpa-0.8mpa
|
|
Tension et fréquence
|
380V, 50Hz, 3Phase
|
|
Puissance totale
|
0.8kw
|
|
Poids
|
1000kg
|
|
Dimension hors-tout
|
4900x1650x1280mm
|
|
Sac de papier de soie de soie (une rangée/deux rangées)
|
Sac de papier de soie de soie (une rangée/deux rangées)
|
