100 dessine/Min Tissue Paper Maker, chaîne de production de tissu facial de PLC de taille de 210mm
Description

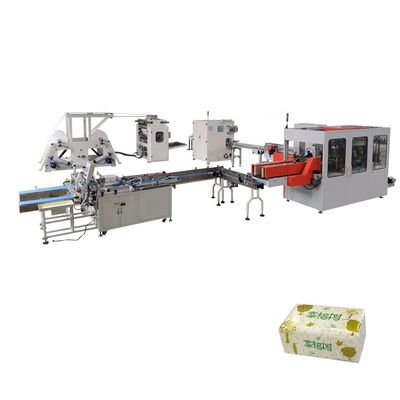

100 dessine/Min Tissue Paper Maker, chaîne de production de tissu facial de PLC de taille de 210mm est
comprend les TROIS pièces suivantes :
1. machine à grande vitesse automatique de pliage de papier de soie de soie faciale
2. Découpeuse à voie unique automatique de scie de rondin
3. machine à emballer automatique de papier de soie de soie faciale
Il convertit le petit pain enorme en papier de soie de soie faciale plié. La ligne entière travail sans à-coup et courir stable, épargnant le coût de la main-d'oeuvre. C'est le meilleur choix pour le papier de soie de soie faciale producteur.
Spécifications
|
Taille dévoilée
|
L : 200*W : 100-210mm
|
|
Taille pliée
|
L : 100*W : 100-210mm
|
|
Largeur maximum de petit pain enorme
|
1470mm pour 7lines
|
|
Petit pain maximum d'ofjumbo de diamètre
|
1500mm
|
|
Diamètre de noyau de petit pain enorme
|
3" (76.2mm)
|
|
Spécifications de petit pain enorme
|
Tissu de visage : 12-18GSM*2ply
|
|
Serviette de main : 35-42GSM*1ply
|
|
Vitesse de machine
|
Tissu de visage : 800-100draws/line/min
|
|
Serviette de main : 600-800draws/line/min
|
|
Entraînement du mode
|
Courroie
|
|
Contrôle de Programm
|
PLC Siemens
|
|
Arrangement de données
|
Écran tactile
|
|
Système de vide
|
Un ensemble de bosse de vide de racines
|
Spécifications principales
Organigramme de production de papier de soie de soie de visage : petit pain enorme unrewinding --unité gravante en refief ---unité se pliante ----fente (coupe) ---compte ---sortie.
1. Supports de petit pain enorme : 2 : Type strcutuer, plaque d'acier de panneau mural d'épaisseur de 20mm
2. Structure de machine de Mian : Type strcutuer, plaque d'acier de panneau mural d'épaisseur de 50mm
3. Équipé du type pneumatique ceinture large pour transporter le papier, chaque petit pain enorme a le régleur de tension indépendant et le dispositif de réglage de gauche à droite.
4. Unité de levage pneumatique de petit pain enorme pour réduire la force de travail.
5. Arrêt automatique quand le papier se casse pour diminuer les déchets du papier
6. La largeur de coupe est réglable de 100-210mm librement.
5. unités facultatives : unité gravante en refief et unité gravante en refief de bord.
8. Le système de absorption de bosse de vide de racines avec l'aspiration forte, pression négative est stable.
9. adopte le contrôle de programme avancé de computor de PLC de Siemens, inverseur de fréquence de Siemens pour ajuster la vitesse,
10. compte automatique et arranger des piles, avec des arrangements de paramètre d'écran tactile
11. Unité gravante en refief : Acier à l'acier
Les pièces électriques et d'autres pièces stigmatisent
|
NON
|
Nom
|
Marque
|
Endroit original
|
|
1
|
Moteur
|
Siemens
|
La Chine
|
|
2
|
Pièces pneumatiques
|
Omron
|
L'Allemagne
|
|
3
|
Pompe à vide
|
Longtech
|
Taiwai
|
|
3
|
Convertisseur de fréquence
|
Delta
|
Taiwai
|
Description de produit
Produit de haute qualité de papier de machine de tissu facial faisant des machines
Caractéristiques :
Tissu facial faisant l'écoulement de fonctionnement de machine : Les petits pains enormes qui ont été fendus dans la largeur désirée sont coupés par les cylindres de fente, et puis interfolded dans les feuilles rectangulaires interoverlapped de tissu facial.
Cette machine adopte la commande indépendante de moteur servo, et les functings de repérage automatiques automatiques de contrôle de tension de papier. Il featurse du pliage à grande vitesse et gentil et de l'opération facile.
acier de l'ordre 1.Can aux petits pains gravants en refief en caoutchouc, d'une manière pneumatique séparés.
support 2.Wallboard et stabilité courante de machine et extrêmement bon et rapide.
chargement du petit pain 3.Pneumatic enorme, papier pneumatique conduisant, additionstment stepless de vitesse, et contrôle de tension de Web.
4.Equipped avec le type pompe à vide de racines pour le fonctionnement stable de la machine.
diverse largeur des produits 5.Make comme condition.
6.Equipped avec l'unité gravante en refief de bord pour garder le plise ensemble.
la machine 7.The s'arrêtera quand le papier cassé. Elle évitent des déchets provoqués par aucun papier ou papier cassé.
le Web 8.The peut être fileté sur la machine par les deux boutons d'essai, il est plus sûr et plus facile de fileter le Web.
1. Spécifications de machine de pliage de tissu facial :
|
Modèle de machine
|
SYM-190/6L (l'autre taille à spécifier)
|
|
Les produits finis ont dévoilé la taille
|
95x (120-210) x2mm
|
|
Taille se pliante de produits
|
190x (120-210) x2mm
|
|
Largeur de matière première
|
1260mm
|
|
Diamètre de matière première
|
1200mm
|
|
Diamètre de noyau de matière première
|
76.2mm
|
|
Capacité de sortie (8 heures)
|
2000-3000kg
|
|
Unité gravante en refief
|
Acier au caoutchouc
|
|
Graver de bord
|
Acier au bord en acier gravant en refief, règlement pneumatique indépendant
|
|
Fente de l'unité
|
Fente pneumatique
|
|
Puissance servo principale de Moter
|
5.5kw
|
|
Déroulez la puissance de moteur de fréquence
|
1.5kw (2 unités)
|
|
Système de vide
|
pompe à vide de 18,5 kilowatts (ventilateur de racines de Taïwan)
|
|
Système pneumatique
|
Compresseur de l'air 3HP, pression minimale 5kg/cm2PA (fournisseur par l'utilisateur)
|
|
Système d'entraînement
|
Courroie
|
|
Dimension
|
5870x2800x2207mm
|
|
Poids
|
Environ 5 tonnes
|
2. Spécifications de découpeuse de scie de rondin de simple canal :
|
Désignation
|
Valeurs de paramètre
|
|
La longueur de l'aucun a découpé le tissu facial
|
minimum 500mm
|
|
La taille du tissu
|
30~130mm
|
|
Vitesse de machine
|
20~150cut/min
|
|
Vitesse de fonctionnement
|
20~120cut/min
|
|
Diamete externe de lame ronde
|
Φ610mm
|
|
Vitesse maximale de coupure de papier de couteau circulaire
|
980R/min
|
|
Spécifications de produits finis
|
70~300mm
|
|
Largeur de papier
|
70~110mm
|
|
Longueur de coupe
|
70~300mm
|
|
Longueur de surplus
|
20~65mm
|
|
Puissance
|
11KW
|
|
Alimentation d'énergie
|
380V 50Hz
|
|
Source d'air
|
0.5~0.8MPa
|
|
Taille de machine
|
4600*1700*2500mm
|
|
Poids de machine
|
2300~2600kg
|
|
Frein
|
Arrangement de paramètre (automatique/manuel)
|
|
Progression affilant le couteau
|
Arrangement de paramètre (automobile)
|
|
Couteau de affilage pneumatique
|
Arrangement de paramètre (automatique/manuel)
|
|
Air de coup
|
sans
|
|
Tout le mano-contact
|
Valeur (pas)
|
|
Interface homme-ordinateur
|
DELTA
|
|
Commutateur de fréquence
|
|
|
Commande servo
|
DELTA
|
3. Spécifications de machine à emballer de tissu facial :
1. Adoptant la manière de emballage en s'enveloppant, en se pliant et le scellage avec la structure compacte, il rend le sembler de paquet beau et le joint a serré.
2. commandé par règlement stepless, écran tactile et PLC de vitesse, l'affichage sur l'interface homme-machine fait l'entretien plus simplement.
3. appliqué avec le convoyeur de alimentation de automatique-arrangement, il est commode de relier le convoyeur à la chaîne de production automatique, épargnant le coût de la main-d'oeuvre au maximum.
4. Il sauve beaucoup de matériel d'emballage au moyen de vérification de cellule photo-électrique, servo dépistant, et automatique-arrêt de film alimentant sans produit.
5. automation élevée, profession élevée, rendement élevé et moins de problème.
6. Avec la classe de grandeur au loin de emballage, de diverses tailles de emballage peuvent être rapidement échangées.
|
Tailles de tissu :
|
L : 150-400mm W : 150-200mm H : 35-150mm
|
|
Vitesse de emballage :
|
40-70 sacs/minute
|
|
Alimentation en air :
|
0.5-0.8MPa
|
|
Poids de machine :
|
3300kg
|
|
Dimensions externes (LxWxH) :
|
5885x3560x1925 (millimètre)
|
|
Puissance de chauffage :
|
3.6kw
|
|
Puissance de moteur :
|
3.6kw
|
|
Taille de emballage :
|
≤230x190x100 (millimètre)
|
|
Bruit fonctionnant :
|
≤78dB
|
|
Film de emballage :
|
CPP
|
|
Type d'alimentation d'énergie :
|
380V, 50Hz
|
4.Specifications sacs de machine à emballer multi de deux de débouchés semi automatiques :
|
Taille de emballage
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Vitesse de emballage
|
10-20 sac/minute
|
|
Pression de gaz
|
0.5mpa-0.8mpa
|
|
Tension et fréquence
|
380V, 50Hz, 3Phase
|
|
Puissance totale
|
0.8kw
|
|
Poids
|
1000kg
|
|
Dimension hors-tout
|
4900x1650x1280mm
|
|
Sac de papier de soie de soie (une rangée/deux rangées)
|
Sac de papier de soie de soie (une rangée/deux rangées)
|
