600 machine de pliage de serviette de PLC de fois de morceaux/minute 4

Machines de fabrication mécanique de machine de serviette de papier de 4 fois/papier de soie de soie

Description

Machines mécanique de fabrication de machine de serviette de papier des de 4 fois/papier de soie de soie usded pour produire   tissu de serviette d'interfold. Le tissu de serviette d'interfold est le premier fois 4 mécanique et puis entre dans le cyliner et l'interfold.

L'écoulement de travail : Support arrière---Tirage en couleurs---Graver---fois 4---nterfold---Panneau de sortie

Paramètre


Caractéristique principale
1.    Vitesse : 600pieces/min avec le tirage en couleurs deux, 800sheets/min sans tirage en couleurs
  2.    Type se pliant : Serviette d'Interfold : 1/4 premier fois et puis fois V
3.    Graver : acier à empaqueter
4.    Incidence : NSK (Japon)
5.    Acier : SKD (Japon)
6.    PLC : Siemens
7.    Convertisseur de fréquence Siemens
8.     Pièces pneumatiques AIRTAC
9.     MALADE allemand (d'oeil magique) photoélectrique de commutateur
10.  Tirage en couleurs deux
11. rouleau de tirage en couleurs : rouleau en céramique
12. Avec le rouleau de calendrier
13. Arrangement de paramètre : Écran tactile
14. Largeur de papier crue : 660mm
15. Diamètre externe maximum. Du papier cru 1500mm
16. Diamètre intérieur. Du noyau de papier cru 3' “et 6"
17. Matériel de tissu : un pli : 17-26g/s2 deux plis : 16-22g/s2
18. Taille de tissu de dévoilement : 21.4*33cm
19. Système d'Automatic Tension de mécanicien

Introduction des pièces principales

Papier cru

(1) taille : Diamètre cru de petit pain de parent<1500mm>
(2) matériel : 13-15g/m22 pli, pli 17-22g/1
(3) diamètre intérieur : 76.2mm et 6"
(4) taille de tissu de dévoilement : 214mm*330mm
(5) largeur de papier crue : 660mm

partie de Papier-alimentation

(1) une couche et ceinture pour livrer le papier et commandé par la pompe ;
(2) chargement automatique de petit pain enorme
(3) ajustement manuel de papier cru pour ajuster le petit pain enorme à gauche et à droite
(4) un axe pour le petit pain enorme pour des pièces de rechange est fourni ; le total avec les axes de la machine deux sont offerts.

Pièce de calendrier

Rouleau de calendrier de deux ensembles

Deux pièces de tirage en couleurs

Rouleau en céramique de deux ensembles pour le tirage en couleurs

Partie gravante en refief

(1) un acier d'ensemble pour empaqueter le rouleau (le bagout obtiennent la confirmation de l'acheteur)
(2) contrôle de la pression mécanique
(3) dispositif de nettoyage de tissu de coton et d'huile de pétrole

Partie se pliante

(1) fonction de papier principale de petit pain, la tension se pliante de la partie antérieure réglable
(2) compte du dispositif : Type pneumatique de dislocation
(3) capacité : 600pieces/min avec le tirage en couleurs deux, 800sheets/min sans tirage en couleurs

Boîtier de commande

(1) dispositif de conversion de fréquence
(2) fonction de compte automatique
(3) dispositif de secours
(4) tension : C.A. 480V 60HZ
(5) la pression atmosphérique a exigé plus de 0,5 MPA (fournis par l'utilisateur), circulation d'air pour la machine d'ensembles de la totalité sept : 4.5m^3/min


Liste de pièces disponible pour

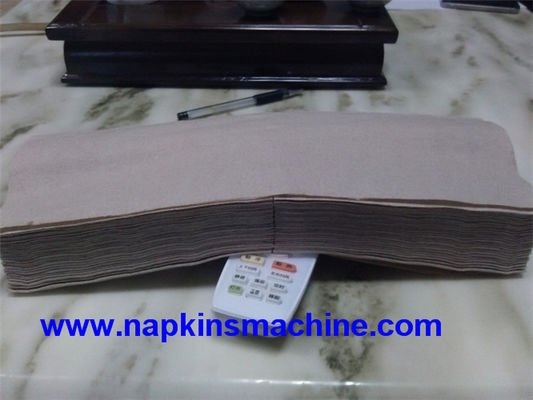

Tissu de serviette d'Interfold


Lien visuel de Youtube :

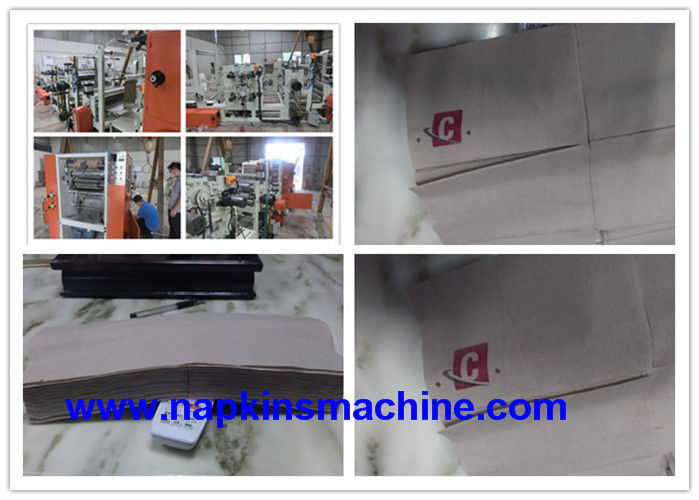

Machine de serviette d'Interfold

http://youtu.be/zUgbWWTuqAw

La machine gravante en refief de pliage de serviette de tirage en couleurs est de couper par le magasin après l'impression, gravant et automatiquement pliée en refief dans une serviette carrée ou de forme rectangulaire.

Clair et lumineux avec l'impression, accuarcy recouvert, grande vitesse stationnaire, est le traitement de l'équipement spécial pour les serviettes à haute teneur.


1. Système de commande par courroie de transmission ;
2. le dispositif de tirage en couleurs adopte l'impression flexible, la conception peut être conception spéciale pour vous, utilisent les rouleaux priting d'encre de ficelle d'anilox de couleur professionnelle.
3. dispositif de roulement de papier de configuration avec un modèle, modèle de manière significative ;
4. rangée de compte électronique de dislocation de sortie ;
5. conseil fois avec la main mécanique pour plier la forme de papier, et puis la coupure par le coupeur de scie à ruban ;
6. D'autres modèles standard peuvent être adaptés aux besoins du client.

Spécifications :

Taille de finition de dévoilement		200x200~400x400mm
Taille se pliante de finition		100x100~200x200mm
Diamètre de papier brut		1100 millimètres
Diamètre de noyau de papier brut		76,2 millimètres
Capacité de traitement		400~500pcs/min
Unité gravante en refief		Petit pain en acier de rouleau et de laine
Compte du système		Compteur électronique
Puissance d'équipement		3KW+1.5KW
Taille de machine		5200X700X1500mm
Poids de machine		1500~2000kg

Détails de machine :

Modèle de machine »	Taille se pliante de papier de serviette :
Modèle de machine : 200*200	100*100mm
Modèle de machine : 230*230	115*115mm
Modèle de machine : 240*240	120*120mm
Modèle de machine : 250*250	125*125mm
Modèle de machine : 300*300	150*150mm
Modèle de machine : 330*330	165*165mm
