SIEMENS tissu facial CIRCULENT EN VOITURE de 3000 feuilles/minute PLC faisant la machine
| Marque : |
YU SHENG DA |
| Number modèle : |
YD-NP-I |
| Certification : |
CE |
| Point d'origine : |
La Chine |
| Quantité d'ordre minimum : |
1 ensemble |
| Prix : |
négociation |
| Conditions de paiement : |
T/T |
| Capacité d'approvisionnement : |
10 ensembles par mois |
| Délai de livraison : |
60 jours ouvrables ont ensuite reçu votre paiement |
| Détails de empaquetage : |
palette en bois au fond et emballage en plastique pour les machines |
Description de produit

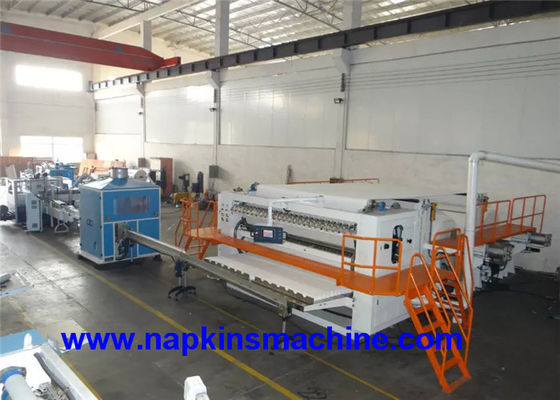

Produit de haute qualité de papier de machine de tissu facial faisant des machines
Caractéristiques :

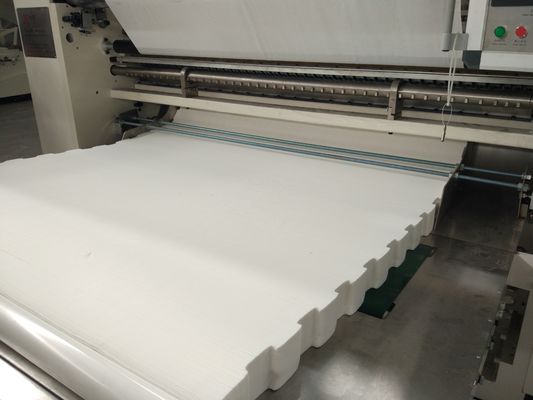

Tissu facial faisant l'écoulement de fonctionnement de machine : Les petits pains enormes qui ont été fendus dans la largeur désirée sont coupés par les cylindres de fente, et puis interfolded dans les feuilles rectangulaires interoverlapped de tissu facial.
Cette machine adopte la commande indépendante de moteur servo, et les functings de repérage automatiques automatiques de contrôle de tension de papier. Il featurse du pliage à grande vitesse et gentil et de l'opération facile.
acier de l'ordre 1.Can aux petits pains gravants en refief en caoutchouc, d'une manière pneumatique séparés.
support 2.Wallboard et stabilité courante de machine et extrêmement bon et rapide.
chargement du petit pain 3.Pneumatic enorme, papier pneumatique conduisant, additionstment stepless de vitesse, et contrôle de tension de Web.
4.Equipped avec le type pompe à vide de racines pour le fonctionnement stable de la machine.
diverse largeur des produits 5.Make comme condition.
6.Equipped avec l'unité gravante en refief de bord pour garder le plise ensemble.
la machine 7.The s'arrêtera quand le papier cassé. Elle évitent des déchets provoqués par aucun papier ou papier cassé.
le Web 8.The peut être fileté sur la machine par les deux boutons d'essai, il est plus sûr et plus facile de fileter le Web.
1. Spécifications de machine de pliage de tissu facial :
|
Modèle de machine
|
SYM-190/6L (l'autre taille à spécifier)
|
|
Les produits finis ont dévoilé la taille
|
95x (120-210) x2mm
|
|
Taille se pliante de produits
|
190x (120-210) x2mm
|
|
Largeur de matière première
|
1260mm
|
|
Diamètre de matière première
|
1200mm
|
|
Diamètre de noyau de matière première
|
76.2mm
|
|
Capacité de sortie (8 heures)
|
2000-3000kg
|
|
Unité gravante en refief
|
Acier au caoutchouc
|
|
Graver de bord
|
Acier au bord en acier gravant en refief, règlement pneumatique indépendant
|
|
Fente de l'unité
|
Fente pneumatique
|
|
Puissance servo principale de Moter
|
5.5kw
|
|
Déroulez la puissance de moteur de fréquence
|
1.5kw (2 unités)
|
|
Système de vide
|
pompe à vide de 18,5 kilowatts (ventilateur de racines de Taïwan)
|
|
Système pneumatique
|
Compresseur de l'air 3HP, pression minimale 5kg/cm2PA (fournisseur par l'utilisateur)
|
|
Système d'entraînement
|
Courroie
|
|
Dimension
|
5870x2800x2207mm
|
|
Poids
|
Environ 5 tonnes
|
2. Spécifications de découpeuse de scie de rondin de simple canal :
|
Désignation
|
Valeurs de paramètre
|
|
La longueur de l'aucun a découpé le tissu facial
|
minimum 500mm
|
|
La taille du tissu
|
30~130mm
|
|
Vitesse de machine
|
20~150cut/min
|
|
Vitesse de fonctionnement
|
20~120cut/min
|
|
Diamete externe de lame ronde
|
Φ610mm
|
|
Vitesse maximale de coupure de papier de couteau circulaire
|
980R/min
|
|
Spécifications de produits finis
|
70~300mm
|
|
Largeur de papier
|
70~110mm
|
|
Longueur de coupe
|
70~300mm
|
|
Longueur de surplus
|
20~65mm
|
|
Puissance
|
11KW
|
|
Alimentation d'énergie
|
380V 50Hz
|
|
Source d'air
|
0.5~0.8MPa
|
|
Taille de machine
|
4600*1700*2500mm
|
|
Poids de machine
|
2300~2600kg
|
|
Frein
|
Arrangement de paramètre (automatique/manuel)
|
|
Progression affilant le couteau
|
Arrangement de paramètre (automobile)
|
|
Couteau de affilage pneumatique
|
Arrangement de paramètre (automatique/manuel)
|
|
Air de coup
|
sans
|
|
Tout le mano-contact
|
Valeur (pas)
|
|
Interface homme-ordinateur
|
DELTA
|
|
Commutateur de fréquence
|
|
|
Commande servo
|
DELTA
|
3. Spécifications de machine à emballer de tissu facial :
1. Adoptant la manière de emballage en s'enveloppant, en se pliant et le scellage avec la structure compacte, il rend le sembler de paquet beau et le joint a serré.
2. commandé par règlement stepless, écran tactile et PLC de vitesse, l'affichage sur l'interface homme-machine fait l'entretien plus simplement.
3. appliqué avec le convoyeur de alimentation de automatique-arrangement, il est commode de relier le convoyeur à la chaîne de production automatique, épargnant le coût de la main-d'oeuvre au maximum.
4. Il sauve beaucoup de matériel d'emballage au moyen de vérification de cellule photo-électrique, servo dépistant, et automatique-arrêt de film alimentant sans produit.
5. automation élevée, profession élevée, rendement élevé et moins de problème.
6. Avec la classe de grandeur au loin de emballage, de diverses tailles de emballage peuvent être rapidement échangées.
|
Tailles de tissu :
|
L : 150-400mm W : 150-200mm H : 35-150mm
|
|
Vitesse de emballage :
|
40-70 sacs/minute
|
|
Alimentation en air :
|
0.5-0.8MPa
|
|
Poids de machine :
|
3300kg
|
|
Dimensions externes (LxWxH) :
|
5885x3560x1925 (millimètre)
|
|
Puissance de chauffage :
|
3.6kw
|
|
Puissance de moteur :
|
3.6kw
|
|
Taille de emballage :
|
≤230x190x100 (millimètre)
|
|
Bruit fonctionnant :
|
≤78dB
|
|
Film de emballage :
|
CPP
|
|
Type d'alimentation d'énergie :
|
380V, 50Hz
|
4.Specifications sacs de machine à emballer multi de deux de débouchés semi automatiques :
|
Taille de emballage
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Vitesse de emballage
|
10-20 sac/minute
|
|
Pression de gaz
|
0.5mpa-0.8mpa
|
|
Tension et fréquence
|
380V, 50Hz, 3Phase
|
|
Puissance totale
|
0.8kw
|
|
Poids
|
1000kg
|
|
Dimension hors-tout
|
4900x1650x1280mm
|
|
Sac de papier de soie de soie (une rangée/deux rangées)
|
Sac de papier de soie de soie (une rangée/deux rangées)
|
Emballage et livraison
Notre société
Caractéristique
1. Vitesse : 3000sheets/min
2. Type se pliant : 1/4 et 1/8 ou 1/6 ou pli de M ou type deux fois
3. Graver : acier à l'acier ou acier à empaqueter.
4. Stratification : Point par point ou niché
5. Colle : Colle de Henkel
6. Tirage en couleurs : Tirage en couleurs deux
7. Impression du modèle : Impression de Flexo
8. Encre d'imprimerie : Encre à base d'eau
9. Matériel de plaque d'impression : Plat d'aniline
10. Rapport de parts importantes : NSK (Japon)
11. Acier de parts importantes : SKD (Japon)
12. PLC : Delta
13. Delta de convertisseur de fréquence
14. Pièces pneumatiques AIRTAC
15. MALADE allemand (d'oeil magique) photoélectrique de commutateur
16. Rouleau d'Anilinox pour l'unité d'impression : L'en céramique 300 lignes
17. Moteur : SIEMENS
18. Pièces pneumatiques AIRTAC
19. Commutateur photoélectrique Omron (d'oeil magique)
20. 300 lignes rouleau en céramique
21. plat de panneau de mur d'épaisseur de 20mm pour le support arrière
22. plat de panneau de mur d'épaisseur de 40mm pour l'unité gravante en refief et l'unité de tirage en couleurs
23. plat de panneau de mur d'épaisseur de 30 millimètres pour les pièces se pliantes de cylindre
24. Diamètre externe maximum. Du papier cru 1200mm
25. Diamètre intérieur. Du noyau de papier cru 3' “
26. Matériel de tissu : un pli : 17-26g/s2 deux plis : 16-22g/s2
Paramètre
| Taille ouverte de produit fini |
200*200-430*430mm (être spécifié) |
| Diamètre de petit pain de papier cru |
1100mm (l'autre taille à spécifier) |
| Diamètre intérieur du noyau de papier |
76.2mm (3 pouces) (l'autre taille à spécifier) |
| Capacité |
3000pieces/min |
| Compte du dispositif |
Compte électronique |
| Rouleau de gaufrage |
Rouleau de laine |
| Puissance |
Régulateur de vitesse de conversion de fréquence |
| Classer |
Acier à l'acier ou acier au caoutchouc |
| Unité gravante en refief |
Rouleau de Felted, rouleau de laine, rouleau en caoutchouc |
| Tirage en couleurs |
1-2 couleur |
| Dispositif sec |
Système de chauffage chaud de vent |
Détails d'exportation
1. Délai de livraison : 60 jours
2. Port de charge : Port de Shenzhen (Chine)
3. Emballage : Dans des cas en bois d'exportation standard
4. Conteneur : 1 x 20 pieds de conteneur (il dépend de la quantité des machines).
5. Formation d'installation et d'opération de machine : Le vendeur devrait expédier les techniciens et les ingénieurs professionnels à l'usine de l'acheteur pour installer la machine et pour former les travailleurs. Le billet, le logement et le salaire ronds d'avion devraient être payés par l'acheteur.
6. Période de garantie : Un an (excepté les pièces endommagées faciles), et fournira des services à long terme comprenant des pièces de rechange de fourniture au petit prix et le coeur et l'âme de volonté aident l'acheteur à résoudre n'importe quel problème peuvent se produire.
Introduction des pièces principales
Papier cru
(1) taille : Diamètre<1000mm>
(2) matériel : 13-15g/m22 pli, pli 18-22g/1
(3) diamètre intérieur : 76.2mm
(4) taille fois : L'acheteur offre l'échantillon
partie de Papier-alimentation
(1) une couche et ceinture pour livrer le papier et commandé par la pompe ;
(2) ajustement manuel de papier cru ;
Partie gravante en refief
(1) un acier d'unité au rouleau de laine (le bagout obtiennent la confirmation de l'acheteur)
(2) contrôle de la pression mécanique
dispositif de nettoyage de tissu de coton (de 3) et d'huile de pétrole
Partie se pliante
(1) fonction de papier principale de petit pain, la tension se pliante de la partie antérieure réglable
(2) comptant le dispositif : Type pneumatique de dislocation
(3) capacités : 0-800pieces/min/line
Boîtier de commande
(1) dispositif de conversion de fréquence
(2) fonction de compte automatique
dispositif de secours (de 3)
tension (de 4) : Moteur principal 2.2KW d'AC380V 50HZ,
la pression atmosphérique (de 5) a exigé moins de 0,5 MPA (fournis par l'utilisateur)
Pièce de rechange
| Non |
Articles |
Quantité (morceau) |
| 1 |
Couteau masculin de machine à mettre sous enveloppe |
2 |
| 2 |
Scie de bande |
6 |
| 3 |
meule |
5 |
| 4 |
Une boîte à outils |
1 |
Les pièces électriques et d'autres pièces stigmatisent
| NON |
Nom |
Marque |
Endroit original |
| 1 |
Convertisseur de fréquence |
Delta |
Taïwan |
| 2 |
Moteur |
Siemens |
L'Allemagne |
| 3 |
Pièces pneumatiques |
Airtac |
L'Allemagne |
| 4 |
Incidence de couteau |
NSK |
Le Japon |
| 5 |
Acier |
SKD |
Le Japon |
