Boîte de carton emballant la chaîne de production de tissu facial avec la découpeuse de scie de rondin
Description

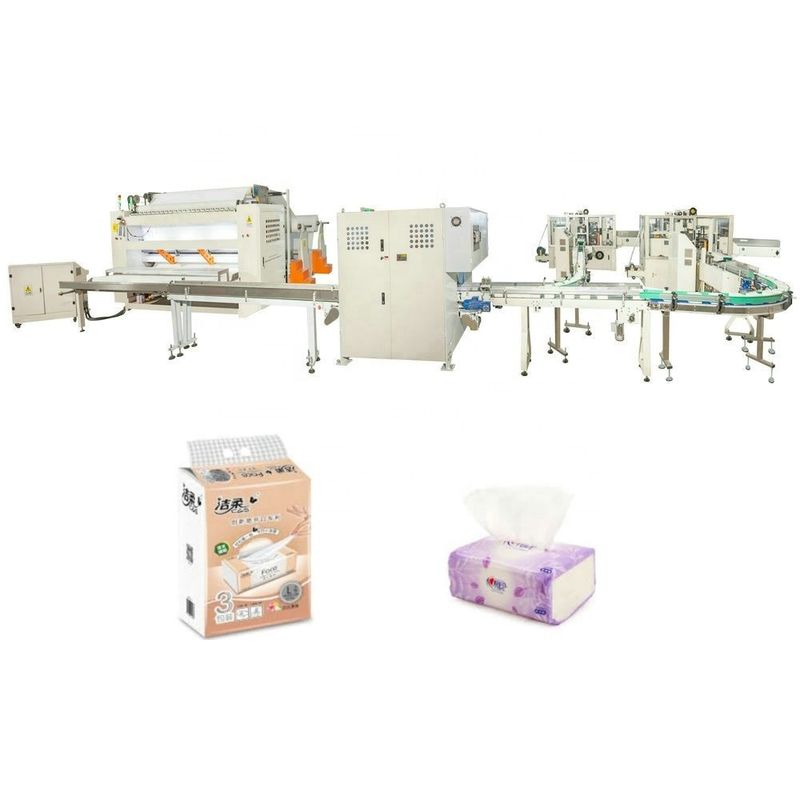

Boîte de carton emballant la chaîne de production de tissu facial avec la scie de rondin coupant Machinehas les fonctions de graver, de fendre en refief, de se plier, de compter et de se diviser, automatique-prenant, transport d'automobile/expédition, automatique-chargement, et cachetage automatique dans un, que le processus de fabrication entier est accompli automatiquement. Cette chaîne de production a les avantages de l'opération simple, de l'efficacité élevée de production, et de garder le cohérent des produits finis. Avec la production complètement automatique, la quantité de travailleurs peut être réduite, aide ainsi à sauver le coût de travailleurs et le coût de gestion considérablement.
Il est comprend les TROIS pièces suivantes :
1. machine à grande vitesse automatique de pliage de papier de soie de soie faciale
2. Découpeuse à voie unique automatique de scie de rondin
3. machine à emballer automatique de papier de soie de soie faciale
Il convertit le petit pain enorme en papier de soie de soie faciale plié. La ligne entière travail sans à-coup et courir stable, épargnant le coût de la main-d'oeuvre. C'est le meilleur choix pour le papier de soie de soie faciale producteur.
Spécifications
|
Chaîne de production complètement automatique de tissu facial système de pliage de tissu facial
|
|
Largeur de petit pain de parent
|
1550/2900mm
|
|
Taille ouverte de tissu facial
|
190/200±2mm
|
|
Taille pliée de tissu facial
|
95/100+2mm
|
|
Vitesse de conception
|
140m/min.
|
|
Vitesse de production
|
120m/min. (selon les caractéristiques)
|
|
Diamètre de petit pain de parent
|
≤1500mm (d'autres tailles peuvent être adaptées aux besoins du client)
|
|
Support de papier de déroulement
|
2-6layer, commande individuelle (des couches devraient être spécifiées)
|
|
Mécanisme se pliant
|
Pliage d'aspiration de vide
|
|
Manière de pli
|
interfolding de type v
|
|
Manière de coupure transversale
|
La lame supérieure est fixée, la lame inférieure est rotative
|
|
Tissu facial divisant le système
|
|
Division du mécanisme
|
Servocommande, division automatique
|
|
Compte de la manière
|
Les feuilles s'élèvent ensemble sur l'écran tactile, le compte automatique et la division
|
|
Compte de la norme
|
100-250sheets
|
|
Division de la vitesse
|
≤7 périodes/mn.
|
|
Forme de produit fini
|
Automatique
|
|
Roulement plus de
|
Automatique
|
|
Lissoir
|
Automatique
|
|
Système de stockage de tissu facial
|
|
Quantité de stockage
|
160logs
|
|
Déchargement de la vitesse
|
15logs/min.
|
|
Puissance
|
4.4KW
|
|
Système de coupe de tissu facial
|
|
Modèle de machine
|
TZ-FC150-2L
|
TZ-FC200-2L
|
|
Vitesse
|
150 coupes/mn.
|
200cuts/min.
|
|
La Manche de coupure de papier
|
Deux canaux
|
|
système Lame-de meulage
|
Le lame-meulage pneumatique, des paramètres de meulage peut être placé sur le panneau de commande.
|
|
alimentation Lame-de meulage
|
Lame-meulage automatique
|
|
Caractéristiques de lame
|
lame circulaire de φ610mm
|
|
Longueur de coupe de papier
|
Réglé sur l'écran tactile, Tolerance≤±1mm
|
|
Tolérance verticale de lame
|
Tolerance≤±1mm
|
|
Deux bords d'erreur de papier de longueur de coupe
|
Réglé sur l'écran tactile
|
|
Options
|
|
Estampeur
|
Acier à l'acier, acier au caoutchouc
|
|
Bord-estampeur
|
Acier à l'acier
|
|
Pellicule rigide de PE
|
Selon l'endroit de production, peut être relié au convoyeur intelligent et à la machine automatique de pellicule rigide de PE
|
|
Emballage de boîte de carton
|
l'endroit de production, peut être relié au convoyeur intelligent et à la machine à emballer automatique de boîte de carton (le cartonneur)
|
Spécifications principales
Organigramme de production de papier de soie de soie de visage : petit pain enorme unrewinding --unité gravante en refief ---unité se pliante ----fente (coupe) ---compte ---sortie.
supports du petit pain 1.Jumbo : 2 : Type strcutuer, plaque d'acier de panneau mural d'épaisseur de 20mm
2. Structure de machine de Mian : Type strcutuer, plaque d'acier de panneau mural d'épaisseur de 50mm
3. Équipé du type pneumatique ceinture large pour transporter le papier, chaque petit pain enorme a le régleur de tension indépendant et le dispositif de réglage de gauche à droite.
4.Pneumatic soulevant l'unité de petit pain enorme pour réduire la force de travail.
arrêt 5.Auto quand le papier se casse pour diminuer les déchets du papier
6. La largeur de coupe est réglable de 100-210mm librement.
5. unités facultatives : unité gravante en refief et unité gravante en refief de bord.
le système de absorption de bosse du vide 8.Roots avec l'aspiration forte, pression négative est stable.
9. adopte le contrôle de programme avancé de computor de PLC de Siemens, inverseur de fréquence de Siemens pour ajuster la vitesse,
10. compte automatique et arranger des piles, avec des arrangements de paramètre d'écran tactile
11. Unité gravante en refief : Acier à l'acier
Les pièces électriques et d'autres pièces stigmatisent
|
NON
|
Nom
|
Marque
|
Endroit original
|
|
1
|
Moteur
|
Siemens
|
La Chine
|
|
2
|
Pièces pneumatiques
|
Omron
|
L'Allemagne
|
|
3
|
Pompe à vide
|
Longtech
|
Taiwai
|
|
3
|
Convertisseur de fréquence
|
Delta
|
Taiwai
|
Description de produit
Produit de haute qualité de papier de machine de tissu facial faisant des machines
Caractéristiques :
Tissu facial faisant l'écoulement de fonctionnement de machine : Les petits pains enormes qui ont été fendus dans la largeur désirée sont coupés par les cylindres de fente, et puis interfolded dans les feuilles rectangulaires interoverlapped de tissu facial.
Cette machine adopte la commande indépendante de moteur servo, et les functings de repérage automatiques automatiques de contrôle de tension de papier. Il featurse du pliage à grande vitesse et gentil et de l'opération facile.
acier de l'ordre 1.Can aux petits pains gravants en refief en caoutchouc, d'une manière pneumatique séparés.
support 2.Wallboard et stabilité courante de machine et extrêmement bon et rapide.
chargement du petit pain 3.Pneumatic enorme, papier pneumatique conduisant, additionstment stepless de vitesse, et contrôle de tension de Web.
4.Equipped avec le type pompe à vide de racines pour le fonctionnement stable de la machine.
diverse largeur des produits 5.Make comme condition.
6.Equipped avec l'unité gravante en refief de bord pour garder le plise ensemble.
la machine 7.The s'arrêtera quand le papier cassé. Elle évitent des déchets provoqués par aucun papier ou papier cassé.
le Web 8.The peut être fileté sur la machine par les deux boutons d'essai, il est plus sûr et plus facile de fileter le Web.
1. Spécifications de machine de pliage de tissu facial :
|
Modèle de machine
|
SYM-190/6L (l'autre taille à spécifier)
|
|
Les produits finis ont dévoilé la taille
|
95x (120-210) x2mm
|
|
Taille se pliante de produits
|
190x (120-210) x2mm
|
|
Largeur de matière première
|
1260mm
|
|
Diamètre de matière première
|
1200mm
|
|
Diamètre de noyau de matière première
|
76.2mm
|
|
Capacité de sortie (8 heures)
|
2000-3000kg
|
|
Unité gravante en refief
|
Acier au caoutchouc
|
|
Graver de bord
|
Acier au bord en acier gravant en refief, règlement pneumatique indépendant
|
|
Fente de l'unité
|
Fente pneumatique
|
|
Puissance servo principale de Moter
|
5.5kw
|
|
Déroulez la puissance de moteur de fréquence
|
1.5kw (2 unités)
|
|
Système de vide
|
pompe à vide de 18,5 kilowatts (ventilateur de racines de Taïwan)
|
|
Système pneumatique
|
Compresseur de l'air 3HP, pression minimale 5kg/cm2PA (fournisseur par l'utilisateur)
|
|
Système d'entraînement
|
Courroie
|
|
Dimension
|
5870x2800x2207mm
|
|
Poids
|
Environ 5 tonnes
|
2. Spécifications de découpeuse de scie de rondin de simple canal :
|
Désignation
|
Valeurs de paramètre
|
|
La longueur de l'aucun a découpé le tissu facial
|
minimum 500mm
|
|
La taille du tissu
|
30~130mm
|
|
Vitesse de machine
|
20~150cut/min
|
|
Vitesse de fonctionnement
|
20~120cut/min
|
|
Diamete externe de lame ronde
|
Φ610mm
|
|
Vitesse maximale de coupure de papier de couteau circulaire
|
980R/min
|
|
Spécifications de produits finis
|
70~300mm
|
|
Largeur de papier
|
70~110mm
|
|
Longueur de coupe
|
70~300mm
|
|
Longueur de surplus
|
20~65mm
|
|
Puissance
|
11KW
|
|
Alimentation d'énergie
|
380V 50Hz
|
|
Source d'air
|
0.5~0.8MPa
|
|
Taille de machine
|
4600*1700*2500mm
|
|
Poids de machine
|
2300~2600kg
|
|
Frein
|
Arrangement de paramètre (automatique/manuel)
|
|
Progression affilant le couteau
|
Arrangement de paramètre (automobile)
|
|
Couteau de affilage pneumatique
|
Arrangement de paramètre (automatique/manuel)
|
|
Air de coup
|
sans
|
|
Tout le mano-contact
|
Valeur (pas)
|
|
Interface homme-ordinateur
|
DELTA
|
|
Commutateur de fréquence
|
|
|
Commande servo
|
DELTA
|
3. Spécifications de machine à emballer de tissu facial :
1. Adoptant la manière de emballage en s'enveloppant, en se pliant et le scellage avec la structure compacte, il rend le sembler de paquet beau et le joint a serré.
2. commandé par règlement stepless, écran tactile et PLC de vitesse, l'affichage sur l'interface homme-machine fait l'entretien plus simplement.
3. appliqué avec le convoyeur de alimentation de automatique-arrangement, il est commode de relier le convoyeur à la chaîne de production automatique, épargnant le coût de la main-d'oeuvre au maximum.
4. Il sauve beaucoup de matériel d'emballage au moyen de vérification de cellule photo-électrique, servo dépistant, et automatique-arrêt de film alimentant sans produit.
5. automation élevée, profession élevée, rendement élevé et moins de problème.
6. Avec la classe de grandeur au loin de emballage, de diverses tailles de emballage peuvent être rapidement échangées.
|
Tailles de tissu :
|
L : 150-400mm W : 150-200mm H : 35-150mm
|
|
Vitesse de emballage :
|
40-70 sacs/minute
|
|
Alimentation en air :
|
0.5-0.8MPa
|
|
Poids de machine :
|
3300kg
|
|
Dimensions externes (LxWxH) :
|
5885x3560x1925 (millimètre)
|
|
Puissance de chauffage :
|
3.6kw
|
|
Puissance de moteur :
|
3.6kw
|
|
Taille de emballage :
|
≤230x190x100 (millimètre)
|
|
Bruit fonctionnant :
|
≤78dB
|
|
Film de emballage :
|
CPP
|
|
Type d'alimentation d'énergie :
|
380V, 50Hz
|
4.Specifications sacs de machine à emballer multi de deux de débouchés semi automatiques :
|
Taille de emballage
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Vitesse de emballage
|
10-20 sac/minute
|
|
Pression de gaz
|
0.5mpa-0.8mpa
|
|
Tension et fréquence
|
380V, 50Hz, 3Phase
|
|
Puissance totale
|
0.8kw
|
|
Poids
|
1000kg
|
|
Dimension hors-tout
|
4900x1650x1280mm
|
|
Sac de papier de soie de soie (une rangée/deux rangées)
|
Sac de papier de soie de soie (une rangée/deux rangées)
|
