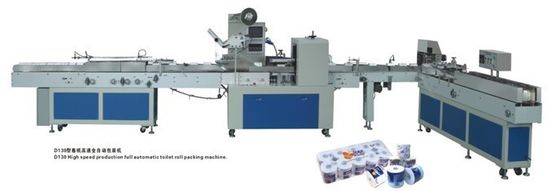

Machine à emballer complètement automatique de rouleau de papier hygiénique avec le PLC et l'écran tactile
Description
Deux côtés scellant la machine à emballer de petit pain de papier hygiénique avec 80-120 petits pains/minute est employés pour emballer le petit pain simple de papier hygiénique de petit pain. La machine est complètement automatique et avec le PLC et l'écran tactile.
Spécifications
|
Portée d'application
|
Petit pain de papier hygiénique
|
|
Manière d'entrée
|
Complètement automatique
|
|
Vitesse de conception
|
30~150 petits pains/mn.
|
30~180 petits pains/mn.
|
30~200 petits pains/mn.
|
|
Vitesse de production
|
30~120 petits pains/mn.
|
30~150rolls/min.
|
30~180rolls/min.
|
|
Heure moyenne pour la transformation de spécifications
|
≤ 5min.
|
|
Changez le film de emballage
|
≤ 1min.
|
|
Diamètre de petit pain de papier hygiénique
|
Φ85 – 120mm (adapté aux besoins du client)
|
|
Longueur de petit pain de papier hygiénique
|
L80 – L115mm (adaptés aux besoins du client)
|
|
Tolérance de papier de diamètre de petit pain
|
±5mm
|
|
Tolérance de papier de longueur de petit pain
|
±3mm
|
|
Impression de la chaîne d'erreur de position de conception
|
Machine à emballer direction±3mm
|
|
Dimension de machine (L×W×H)
|
4000×800×1480mm (dépendez de la configuration)
|
|
Support de empaquetage de petit pain de film
|
Simple
|
Simple
|
Double
|
|
Poids de machine
|
1000kg~1500 (dépendez de la configuration)
|
|
Matériaux de film
|
BOPP. SPP. CPP
|
|
Épaisseur de film
|
0,015 – 0.03mm
|
|
Max Film Reel Diameter
|
≤Φ380mm
|
|
Diamètre de bobine de noyau
|
Φ70 – 76mm
|
|
Max Film Reel Width
|
≤Φ430mm
|
|
AirConsumption comprimé
|
150 l/min.
|
|
Pression de système pneumatique
|
MPA 6
|
|
Alimentation d'énergie
|
380V / 50HZ
|
|
Puissance totale
|
3~4KW (dépendez de la configuration)
|
|
Variation de tension
|
±10%
|
|
Entrée d'entrée-sortie (volts continu)
|
24VDC
|
|
Sortie d'entrée-sortie (volts continu)
|
24VDC
|
|
Composant principal de contrôle de mouvement
Normes de configuration
|
TECO, DELTA, OMRON, WEINWIEW et MARQUE CÉLÈBRE DOMESTIQUE HDNEST,
HRB, TR PLANEARY, HUYU, VTV, etc. (adaptés aux besoins du client)
|
|
Couleur et métier de machine
|
Métal argenté, couche de peinture
|
Fonctions principales
1. Adoption de la manière de emballage en s'enveloppant, en se pliant et le scellage avec la structure compacte,
il rend le sembler de paquet beau et le joint a serré.
2. commandé par le règlement stepless de vitesse, l'écran tactile et le PLC, l'affichage sur
l'interface homme-machine fait l'entretien plus simplement.
3. appliqué avec le convoyeur de alimentation de automatique-arrangement, il est commode de relier
convoyeur avec la chaîne de production automatique, épargnant le coût de la main-d'oeuvre au maximum.
4. Il sauve beaucoup de matériel d'emballage à l'aide de la cellule photo-électrique vérifiant, servo dépistant,
et automatique-arrêt de film alimentant sans produit.
5. automation élevée, profession élevée, rendement élevé et moins de problème.
6. Avec la classe de grandeur au loin de emballage, de diverses tailles de emballage peuvent être rapidement échangées.
7. La larme facile est faite par pneumatique et le petit pain coupant des manières. Elle est appliquée avec stepless
moteur de vitesse et moteur servo comme système de contrôle.
Les pièces électriques stigmatisent
|
Non
|
Nom de partie
|
Marque
|
Remarques
|
|
1
|
Panneau de commande principal
|
Soontrue
|
|
|
2
|
Inverseur
|
Panasonic
|
1.5kw
|
|
3
|
Inverseur
|
Panasonic
|
0.4kw
|
|
4
|
Relais solide
|
Changhaï Chaocheng
|
|
|
5
|
Commutateur électrique
|
FUJI
|
30A
|
|
6
|
Cellule photo-électrique
|
SUNX
|
|
|
7
|
Écran tactile
|
TECHNOLOGIE
|
|
|
8
|
Temp. contrôleur
|
OMRON
|
|
|
9
|
Moteur
|
VTV
|
|
|
10
|
Incidence
|
NSK
|
|

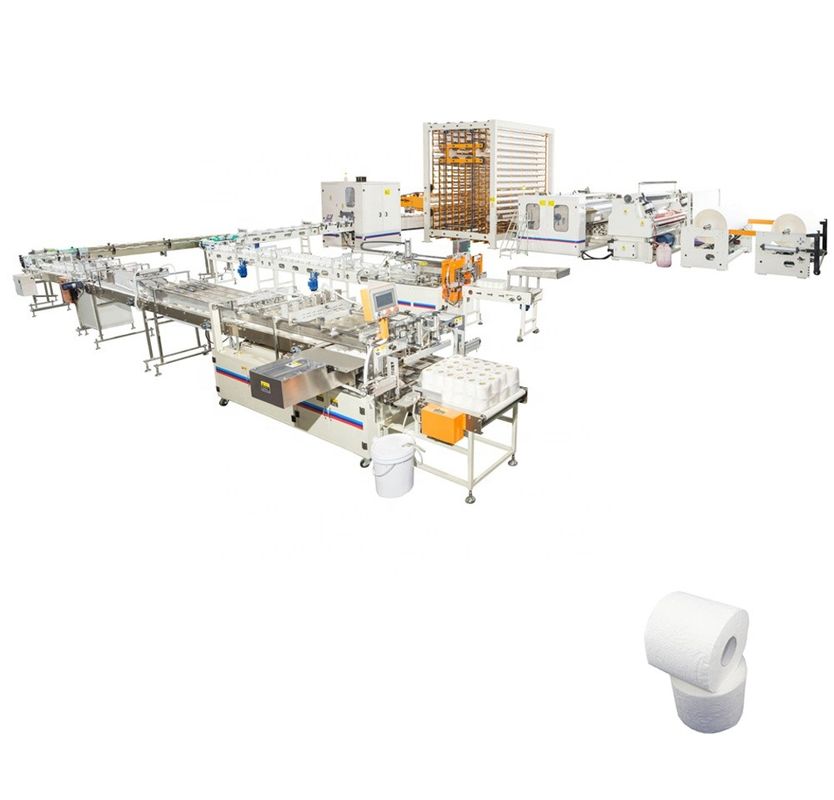

Chaîne de production de papier de soie de soie de petit prix de vente d'usine papier hygiénique faisant la machine à vendre
Caractéristiques :

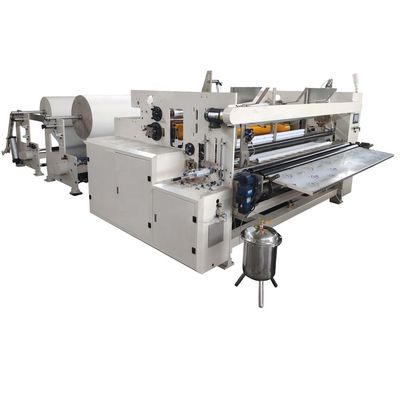

Le papier hygiénique à grande vitesse automatique Maxi Roll Rewinding Machine est pour le petit pain de papier hygiénique/maxi traitement de petit pain.
La machine ont l'unité de alimentation de noyau, peut faire chacun des deux avec et sans le noyau. Matière première de petit pain enorme après plein graver ou graver en refief de bord, puis perforation en refief, coupe de fin et pulvériser la colle de queue pour devenir un rondin. Alors ce peut fonctionnement avec la découpeuse et la machine à emballer devenir les produits finis. La machine est commandée par PLC, les gens l'actionnent par l'écran tactile, le processus entier est automatique, facile à utiliser, abaisser le coût d'homme. Et notre machine peut spécial-fait selon les clients des conditions.
|
Modèle
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Largeur maximale de petit pain enorme
|
1350mm
|
1750mm
|
1880mm
|
2000mm
|
2150mm
|
2400mm
|
2750mm
|
|
Diamètre maximal de petit pain enorme
|
2 ou 3 supports (pls spécifier quand ordre)
Poids de gramme de papier 13-16 g/m2
|
|
Positions de petit pain enorme
|
Standardφ3 » (76.2mm) (d'autres tailles ont spécifié)
|
|
Arrangement de données
|
HMI
|
|
Contrôleur de programmation
|
PLC, écran tactile
|
|
Actionnez la vitesse
|
0-230m/min 15000-25000 rolls/8hours
|
|
Diamètre externe de rondin de finition.
|
φ90-140mm
|
|
Diamètre intérieur de rondin de finition.
|
φ38-76mm
|
|
Distance de perforation
|
100-150mm
|
|
Entraînement mécanique
|
Entraînement par le réducteur de transmission de Stepless
|
|
Air - système
|
Compresseur de l'air 3HP, mn de pression 5kg/cm2pa (fournissez par l'utilisateur)
|
|
Entraînement principal
|
Vitesse 7.5-15KW réglementaire 380V, 50HZ de conversion de fréquence
|
|
Unité gravante en refief
|
Acier au caoutchouc
|
|
Dimensions
|
6x3x1.7 (taille de largeur X de longueur X) ; (m)
|
|
Poids
|
3T-4T (dépend du modèle que vous avez)
|
|
Options :
|
|
|
Rouleau de gravure en relief
|
L'avion, série unique, de doubles ensembles peut être commandé
|
|
Unité de tirage en couleurs
|
1-2 les couleurs peuvent être ordre
|
|
Unité de stratification
|
Peut être commandé
|
|
Ligne Bord-gravante en refief
|
L'acier à l'acier fonctionnent par pneumatique
|
Images de détail de machine :
Pièces de stratification de couleur de Deco :
