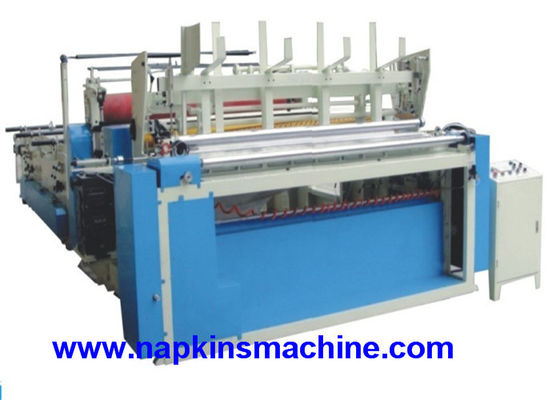

Papier de soie de papier hygiénique à grande vitesse faisant la machine, règlage automatique/la collant et la scellant
Description
Perforer gravant en refief automatique de papier de soie de papier hygiénique faisant la machine a été intégré avec la technologie internationalement avancée de PLC. Il a l'ajustement variable de vitesse et touche le système d'exploitation d'interface homme-machine. Il adopte l'unité nouvellement conçue d'applicateur de colle qui fait le collage de plus uniforme. Il peut ajouter le système d'impression d'encre de l'eau des couleurs 1-3 pour imprimer le modèle fin diversifié, la marque qui est avec des caractères de l'impression claire et lumineuse, de l'impression en surcharge précise, de la grande vitesse et du fonctionnement stable.
Caractéristique
1. Le noyau automatique chargeant et plaçant, après rebobinage d'un rouleau de papier, tube de papier sera placé dans la prochains position et début prédéterminés à rebobiner le petit pain de papier.
2. Ébarbage automatique, collage et scellage : À la fin du petit pain de papier, automatique découpez le Web, et la colle pulvérisant, et puis le cachetage automatique, le petit pain de papier entier est finition
3. Quand le rondin de finition viennent pour couper la queue le scelleur, le règlage, la pulvérisation de colle et le cachetage peuvent être finis en même temps.
4. avec l'accumulateur moteur indépendant.
5. avec la scie de bande, peut constituer une chaîne de production simple

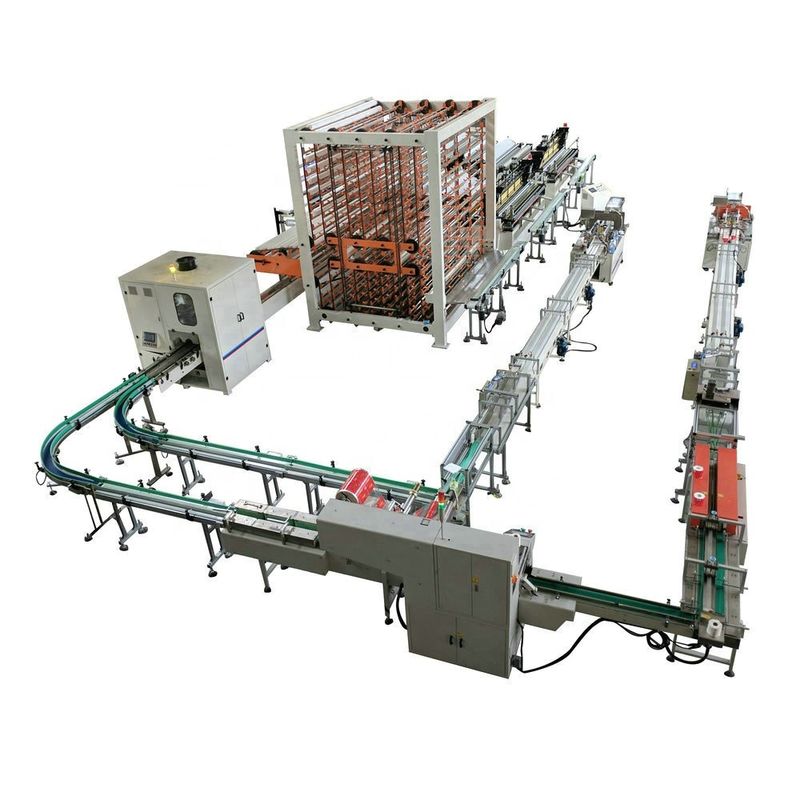

6. la chaîne de production complètement automatique DCY50104, cette chaîne de production se compose de rewinder, notent l'accumulateur, rondin a vu le coupeur
7. l'unité gravante en refief de bord, unité gravante en refief, unité de stratification est ordre par le client, produit différents modèles et types de papier hygiénique, serviette de cuisine
Paramètre
|
Type de machine
|
1092
|
1575
|
1760
|
2200
|
2500
|
2800
|
3000
|
3200
|
|
Largeur maximum de papier cru
|
1300mm
|
1800mm
|
2000mm
|
2200mm
|
2500mm
|
2800mm
|
3000mm
|
3200mm
|
|
Diamètre externe de papier cru
|
1200mm (l'autre taille à spécifier)
|
|
Support de papier de déroulement
|
1-3 couche (la quantité. des petits pains de papier crus à spécifier) (être commandé)
|
|
Diamètre intérieur de noyau de papier cru
|
3" (76.2mm) (l'autre taille à spécifier)
|
|
Arrangement de paramètre
|
Interface d'opération de HMI/écran tactile
|
|
Contrôle de programmation
|
PLC
|
|
Freinage
|
Contrôle de la pression électronique de /Air
|
|
Vitesse de machine
|
0-200m/min
|
|
Vitesse de fonctionnement
|
0-180m/min
|
|
Diamètre externe de produit fini
|
90-135mm (l'autre taille à spécifier)
|
|
Diamètre intérieur de noyau de produit fini
|
25-50mm
|
|
Contrôle de Dia. Finished externe
|
/pneumatic électronique
|
|
Perforer
|
4 morceaux de lames molles d'enclume, taille est 108±2mm (l'autre taille à spécifier)
|
|
Perforer la taille
|
Soyez réglable
|
|
Système pneumatique
|
Le compresseur de l'air 3HP, avec de la pression minimale est 5kg/cm2pa (fourni par l'utilisateur)
|
|
Tension de contrôle
|
VoltageDC24V stable
|
|
Structure mécanique
|
Type de plat de mur
|
|
Transmission mécanique
|
Boîte de vitesse de Stepless
|
|
Méthode de transmission
|
Chaîne à maillons
|
|
Puissance
|
réglementation variable de vitesse de la fréquence 5.5-22kw
|
|
Contrôle de perforer
|
Pneumatique
|
|
Fonction supplémentaire (être commandé)
|
|
Graver
|
Graver simple, double graver, en acier à graver en acier, graver pneumatique
|
|
Bord – gravant en refief
|
Dispositif gravant en refief de bord pneumatique spécial
|
|
Collage
|
Serviette de cuisine : collage point par point/point à dégrossir collant
|
|
Système de collage décoratif
|
Le modèle est selon la conception gravante en refief
|
Accessoires en option :
1. Deux unités gravantes en refief peuvent être équipées du support de pose du papier 3.
2. L'unité électrique adopte la marque célèbre de la Chine, a appelé l'unité électrique de « Zheng DA ». Cette machine également équiper de PLC, elle a la structure raisonnable et l'opération facile.
3. L'Axletree adopte la marque célèbre de la Chine, appelée l'axletree de poubelle d'ha heu.
Le nom de la pièce de rechange de la machine :
1. Employez le traitement, l'anti-pression et capable de la transition de dommages de l'axe en acier.
2. L'unité électrique adopte la marque célèbre de la Chine, a appelé l'unité électrique de « Zheng DA ». Cette machine également équiper de PLC, elle a la structure raisonnable et l'opération facile.
3. L'Axletree adopte la marque célèbre de la Chine, appelée l'axletree de poubelle d'ha heu.
Les pièces électriques et d'autres pièces stigmatisent
|
NON
|
Nom
|
Marque
|
Endroit original
|
|
1
|
Panneau de fréquence
|
Siemens
|
L'Allemagne
|
|
2
|
Moteur
|
Siemens
|
L'Allemagne
|
|
3
|
Pièces pneumatiques
|
Schneider
|
L'Allemagne
|
|
4
|
Incidence de couteau
|
NSK
|
Le Japon
|
|
5
|
Acier
|
SKD
|
Le Japon
|
|
6
|
Écran tactile
|
Delta
|
Taïwan
|
Chaîne de production de papier de soie de soie de petit prix de vente d'usine papier hygiénique faisant la machine à vendre
Caractéristiques :
Le papier hygiénique à grande vitesse automatique Maxi Roll Rewinding Machine est pour le petit pain de papier hygiénique/maxi traitement de petit pain.
La machine ont l'unité de alimentation de noyau, peut faire chacun des deux avec et sans le noyau. Matière première de petit pain enorme après plein graver ou graver en refief de bord, puis perforation en refief, coupe de fin et pulvériser la colle de queue pour devenir un rondin. Alors ce peut fonctionnement avec la découpeuse et la machine à emballer devenir les produits finis. La machine est commandée par PLC, les gens l'actionnent par l'écran tactile, le processus entier est automatique, facile à utiliser, abaisser le coût d'homme. Et notre machine peut spécial-fait selon les clients des conditions.
|
Modèle
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Largeur maximale de petit pain enorme
|
1350mm
|
1750mm
|
1880mm
|
2000mm
|
2150mm
|
2400mm
|
2750mm
|
|
Diamètre de petit pain enorme de maximum
|
2 ou 3 supports (pls spécifier quand ordre)
Poids de gramme de papier 13-16 g/m2
|
|
Positions de petit pain enorme
|
Standardφ3 » (76.2mm) (d'autres tailles ont spécifié)
|
|
Arrangement de données
|
HMI
|
|
Contrôleur de programmation
|
PLC, écran tactile
|
|
Actionnez la vitesse
|
0-230m/min 15000-25000 rolls/8hours
|
|
Diamètre externe de rondin de finition.
|
φ90-140mm
|
|
Diamètre intérieur de rondin de finition.
|
φ38-76mm
|
|
Distance de perforation
|
100-150mm
|
|
Entraînement mécanique
|
Entraînement par le réducteur de transmission de Stepless
|
|
Air - système
|
Compresseur de l'air 3HP, mn de pression 5kg/cm2pa (fournissez par l'utilisateur)
|
|
Entraînement principal
|
Vitesse 7.5-15KW réglementaire 380V, 50HZ de conversion de fréquence
|
|
Unité gravante en refief
|
Acier au caoutchouc
|
|
Dimensions
|
6x3x1.7 (taille de largeur X de longueur X) ; (m)
|
|
Poids
|
3T-4T (dépend du modèle que vous avez)
|
|
Options :
|
|
|
Rouleau de gravure en relief
|
L'avion, série unique, de doubles ensembles peut être commandé
|
|
Unité de tirage en couleurs
|
1-2 les couleurs peuvent être ordre
|
|
Unité de stratification
|
Peut être commandé
|
|
Ligne Bord-gravante en refief
|
L'acier à l'acier fonctionnent par pneumatique
|

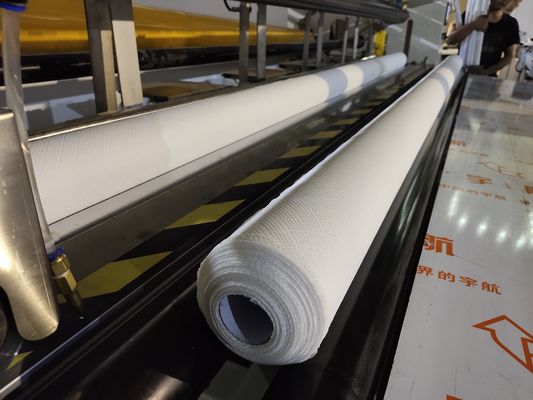

Images de détail de machine :
Pièces de stratification de couleur de Deco :
