Feuilles de la machine 4800 de tissu facial/tissu à grande vitesse de Min For Cube Box Facial
Description
La machine de tissu facial de capacité élevée pour le tissu facial de boîte de cube est conçue pour produire le tissu facial avec le pliage à grande vitesse et gentil et l'opération facile. Elle comptera
papier automatiquement et sortie dans l'ordre. Et adoptant le couteau de rotation de vis pour couper et nettoyer à l'aspirateur l'absorption
pour se plier et l'inverseur de fréquence pour ajuster la vitesse pour rouler et fixer la tension différente du papier cru, adopte
contrôle de programme informatique avancé de PLC, avec l'entrée de données d'interface homme-machine. Elle a l'éventail de largeur de production pour la sélection.
Spécifications
| Format papier de finition |
200×200±2mm (l'autre taille peut être spécifiée) |
| Diamètre des petits pains enormes |
≤Φ1200 (l'autre taille peut être spécifiée) |
| Diamètre intérieur de noyau de papier des petits pains enormes |
76.2mm (l'autre taille peut être spécifiée) |
| Vitesse |
60-80M/Min |
| Contrôleur |
Électrique-magnétique ajustez |
| Équipements gravants en refief |
Acier à l'acier |
| État d'Enbossing |
Rouleau de tissu de laine, rouleau de laine, rouleau en caoutchouc et rouleau en acier |
| Gravure en relief de roulement latérale |
Acier au contrôleur en acier et d'un seul bloc |
| Fente du système |
Point-coupe pneumatique de mode |
| système de vide |
7.5KW |
| Pression de système pneumatique |
> 4kg/cm2 (fourni par des clients) |
Spécifications principales
-
Vitesse : 4800sheets/min
-
Type se pliant : Interfold
-
Graver de bord
-
Delta de convertisseur de fréquence
-
Moteur : Siemens
-
Pièces pneumatiques AIRTAC
-
plat de panneau de mur d'épaisseur de 20mm pour le support arrière
-
plat de panneau de mur d'épaisseur de 40mm pour l'unité gravante en refief
-
plat de panneau de mur d'épaisseur de 30mm pour les pièces se pliantes de cylindre
-
Commutateur photoélectrique Omron (d'oeil magique)
Les pièces électriques et d'autres pièces stigmatisent
| NON |
Nom |
Marque |
Endroit original |
| 1 |
Moteur |
Siemens |
La Chine |
| 2 |
Pièces pneumatiques |
Omron |
L'Allemagne |
| 3 |
Pompe à vide |
Longtech |
Taiwai |
| 3 |
Convertisseur de fréquence |
Delta |
Taiwai |
la machine de tissu facial de Boîte-dessin est de couper un bon plat de papier plié dans type du processus le « V » de papier
installation de fabrication, machines et main mécanique utilisant le principe se pliant assisté par vide.
1. Rangée de sous-peu de compte automatique de sortie ;
2. Couteaux de cisaillement de vis, pliage de vide ;
3. La vitesse variable déroulant, peut être adaptée pour baser de niveau de la tension ;
4. Commandé par la programmation par ordinateur de PLC, pneumatique, sur le papier, facile à utiliser ;
5. Moteur de conversion de fréquence pour économiser l'énergie ;
6. La largeur de produit peut être ajustée pour faciliter la commercialisation ;
7. Le papier de soutien, dispositif de roulement de papier de bord de modèle, le modèle est une demande claire, flexible et du marché. (Modèle choisi par les invités)
Description de produit

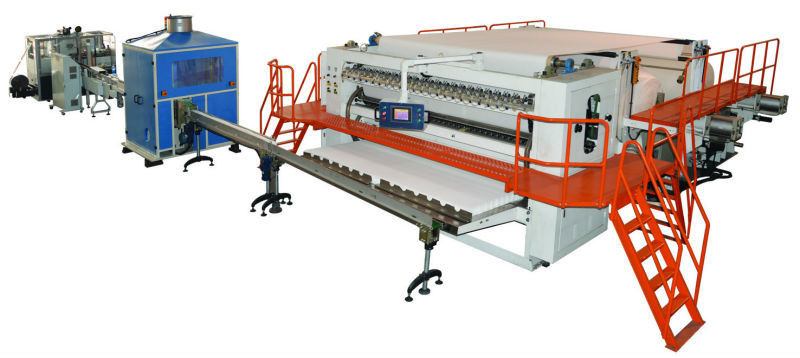

Produit de haute qualité de papier de machine de tissu facial faisant des machines
Caractéristiques :
Tissu facial faisant l'écoulement de fonctionnement de machine : Les petits pains enormes qui ont été fendus dans la largeur désirée sont coupés par les cylindres de fente, et puis interfolded dans les feuilles rectangulaires interoverlapped de tissu facial.
Cette machine adopte la commande indépendante de moteur servo, et les functings de repérage automatiques automatiques de contrôle de tension de papier. Il featurse du pliage à grande vitesse et gentil et de l'opération facile.
acier de l'ordre 1.Can aux petits pains gravants en refief en caoutchouc, d'une manière pneumatique séparés.
support 2.Wallboard et stabilité courante de machine et extrêmement bon et rapide.
chargement du petit pain 3.Pneumatic enorme, papier pneumatique conduisant, additionstment stepless de vitesse, et contrôle de tension de Web.
4.Equipped avec le type pompe à vide de racines pour le fonctionnement stable de la machine.
diverse largeur des produits 5.Make comme condition.
6.Equipped avec l'unité gravante en refief de bord pour garder le plise ensemble.
la machine 7.The s'arrêtera quand le papier cassé. Elle évitent des déchets provoqués par aucun papier ou papier cassé.
le Web 8.The peut être fileté sur la machine par les deux boutons d'essai, il est plus sûr et plus facile de fileter le Web.
1. Spécifications de machine de pliage de tissu facial :
|
Modèle de machine
|
SYM-190/6L (l'autre taille à spécifier)
|
|
Les produits finis ont dévoilé la taille
|
95x (120-210) x2mm
|
|
Taille se pliante de produits
|
190x (120-210) x2mm
|
|
Largeur de matière première
|
1260mm
|
|
Diamètre de matière première
|
1200mm
|
|
Diamètre de noyau de matière première
|
76.2mm
|
|
Capacité de sortie (8 heures)
|
2000-3000kg
|
|
Unité gravante en refief
|
Acier au caoutchouc
|
|
Graver de bord
|
Acier au bord en acier gravant en refief, règlement pneumatique indépendant
|
|
Fente de l'unité
|
Fente pneumatique
|
|
Puissance servo principale de Moter
|
5.5kw
|
|
Déroulez la puissance de moteur de fréquence
|
1.5kw (2 unités)
|
|
Système de vide
|
pompe à vide de 18,5 kilowatts (ventilateur de racines de Taïwan)
|
|
Système pneumatique
|
Compresseur de l'air 3HP, pression minimale 5kg/cm2PA (fournisseur par l'utilisateur)
|
|
Système d'entraînement
|
Courroie
|
|
Dimension
|
5870x2800x2207mm
|
|
Poids
|
Environ 5 tonnes
|
2. Spécifications de découpeuse de scie de rondin de simple canal :
|
Désignation
|
Valeurs de paramètre
|
|
La longueur de l'aucun a découpé le tissu facial
|
minimum 500mm
|
|
La taille du tissu
|
30~130mm
|
|
Vitesse de machine
|
20~150cut/min
|
|
Vitesse de fonctionnement
|
20~120cut/min
|
|
Diamete externe de lame ronde
|
Φ610mm
|
|
Vitesse maximale de coupure de papier de couteau circulaire
|
980R/min
|
|
Spécifications de produits finis
|
70~300mm
|
|
Largeur de papier
|
70~110mm
|
|
Longueur de coupe
|
70~300mm
|
|
Longueur de surplus
|
20~65mm
|
|
Puissance
|
11KW
|
|
Alimentation d'énergie
|
380V 50Hz
|
|
Source d'air
|
0.5~0.8MPa
|
|
Taille de machine
|
4600*1700*2500mm
|
|
Poids de machine
|
2300~2600kg
|
|
Frein
|
Arrangement de paramètre (automatique/manuel)
|
|
Progression affilant le couteau
|
Arrangement de paramètre (automobile)
|
|
Couteau de affilage pneumatique
|
Arrangement de paramètre (automatique/manuel)
|
|
Air de coup
|
sans
|
|
Tout le mano-contact
|
Valeur (pas)
|
|
Interface homme-ordinateur
|
DELTA
|
|
Commutateur de fréquence
|
|
|
Commande servo
|
DELTA
|
3. Spécifications de machine à emballer de tissu facial :
1. Adoptant la manière de emballage en s'enveloppant, en se pliant et le scellage avec la structure compacte, il rend le sembler de paquet beau et le joint a serré.
2. commandé par règlement stepless, écran tactile et PLC de vitesse, l'affichage sur l'interface homme-machine fait l'entretien plus simplement.
3. appliqué avec le convoyeur de alimentation de automatique-arrangement, il est commode de relier le convoyeur à la chaîne de production automatique, épargnant le coût de la main-d'oeuvre au maximum.
4. Il sauve beaucoup de matériel d'emballage au moyen de vérification de cellule photo-électrique, servo dépistant, et automatique-arrêt de film alimentant sans produit.
5. automation élevée, profession élevée, rendement élevé et moins de problème.
6. Avec la classe de grandeur au loin de emballage, de diverses tailles de emballage peuvent être rapidement échangées.
|
Tailles de tissu :
|
L : 150-400mm W : 150-200mm H : 35-150mm
|
|
Vitesse de emballage :
|
40-70 sacs/minute
|
|
Alimentation en air :
|
0.5-0.8MPa
|
|
Poids de machine :
|
3300kg
|
|
Dimensions externes (LxWxH) :
|
5885x3560x1925 (millimètre)
|
|
Puissance de chauffage :
|
3.6kw
|
|
Puissance de moteur :
|
3.6kw
|
|
Taille de emballage :
|
≤230x190x100 (millimètre)
|
|
Bruit fonctionnant :
|
≤78dB
|
|
Film de emballage :
|
CPP
|
|
Type d'alimentation d'énergie :
|
380V, 50Hz
|
4.Specifications sacs de machine à emballer multi de deux de débouchés semi automatiques :
|
Taille de emballage
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Vitesse de emballage
|
10-20 sac/minute
|
|
Pression de gaz
|
0.5mpa-0.8mpa
|
|
Tension et fréquence
|
380V, 50Hz, 3Phase
|
|
Puissance totale
|
0.8kw
|
|
Poids
|
1000kg
|
|
Dimension hors-tout
|
4900x1650x1280mm
|
|
Sac de papier de soie de soie (une rangée/deux rangées)
|
Sac de papier de soie de soie (une rangée/deux rangées)
|
