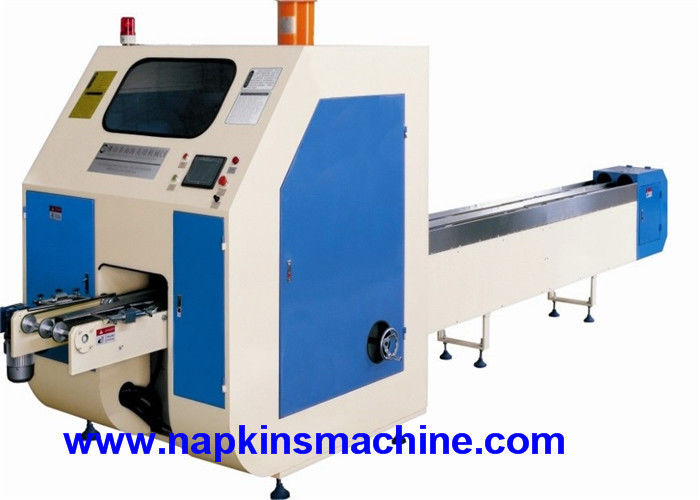

Découpeuse de rondin de petit pain de papier hygiénique de haute précision, contrôle de programme de PLC
Description
La découpeuse de papier de soie de soie de découpeuse de rondin de rouleau de papier hygiénique est utilisée pour la coupe de rouleau de papier hygiénique. Elle a équipé du contrôle de personne-à-ordinateur d'écran tactile, paramètre de production, problème de production peut être montrée sur l'écran
Spécifications
|
Longueur roulée de noyau
|
1092-3500
Différent dans la longueur roulée de noyau, différente dans le prix de machine.
|
|
Diamètre de produits finis
|
110±5mm (d'autres tailles de 90-150mm peuvent être commandées)
|
|
Longueur de coupe horizontale
|
Variable, servocommande, tolérance ±1mm
|
|
Vitesse de machine
|
(100-150 coupes/minute, 2 petits pains/coupe)
|
|
Vitesse d'opération
|
(120cuts/min, 2 petits pains/coupe)
|
|
Modèle de fonction
|
rotation de la lame ronde et marche de papier continue de petit pain
|
|
Entraînement du contrôle
|
Entraînement de moteur servo
|
|
Meulage de couteau
|
La meule pneumatique, temps peut être commandée sur le panneau.
|
|
Diamètre extérieur de lame ronde
|
610mm
|
|
Fixage de l'outil
|
Échangeable (le diamètre extérieur du noyau de finition peut être indiqué.)
|
|
Spécifications de produits finis :
|
Diamètre extérieur roulé de noyau
|
90mm-150mm
|
|
Longueur de coupe
|
50mm-300mm
|
|
Longueur de surplus
|
25mm-50mm
|
|
Puissance
|
7.5KW
|
|
Taille de machine
|
LXWXH (M) = (7-9) M DE X 2 X 1,8
|
|
Poids d'équipement
|
3T
|
Caractéristique
1. vitesse : Jusqu'à 75 coupes/minute
2. largeur de papier : 1800mm pour l'autre taille nomment svp
3. diamètre de rondin : 140mm-400mm
4. lame : 1000mm
5 . Entrée : canaux à voie unique et réglables d'acier inoxydable d'entrée ;
6. 2 ensembles de brides à fournir avec la scie pour les diamètres exigés par le client, les brides supplémentaires pour d'autres diamètres vont être chargés au coût.
7. lame automatique affilant le système.
8. système de lubrification-refroidissement de lame automatique.
9. système de bride de contrôle automatique.
10. système d'entraînement de servo pour toute longueur de coupe désirée dans la marge de 90mm 200mm.
11. ajustement de bouton poussoir sur la taille de la lame ;
12. Frein de plat d'air
13. Garde : Excepté l'entrée, la scie est enfermée avec les cadres lourds, avec 2 portes de chaque côté, avec contact de sécurité sur chaque porte.
14. Contrôle de PLC de MITSUBISHI.
15. Panneau d'opération d'écran tactile de MITSUBISHI ;
16. Puissance installée : 15 KILOWATTS ;
17. Tension : 380V/50HZ, phase 3 ;
Chaîne de production de papier de soie de soie de petit prix de vente d'usine papier hygiénique faisant la machine à vendre
Caractéristiques :
Le papier hygiénique à grande vitesse automatique Maxi Roll Rewinding Machine est pour le petit pain de papier hygiénique/maxi traitement de petit pain.
La machine ont l'unité de alimentation de noyau, peut faire chacun des deux avec et sans le noyau. Matière première de petit pain enorme après plein graver ou graver en refief de bord, puis perforation en refief, coupe de fin et pulvériser la colle de queue pour devenir un rondin. Alors ce peut fonctionnement avec la découpeuse et la machine à emballer devenir les produits finis. La machine est commandée par PLC, les gens l'actionnent par l'écran tactile, le processus entier est automatique, facile à utiliser, abaisser le coût d'homme. Et notre machine peut spécial-fait selon les clients des conditions.
|
Modèle
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Largeur maximale de petit pain enorme
|
1350mm
|
1750mm
|
1880mm
|
2000mm
|
2150mm
|
2400mm
|
2750mm
|
|
Diamètre maximal de petit pain enorme
|
2 ou 3 supports (pls spécifier quand ordre)
Poids de gramme de papier 13-16 g/m2
|
|
Positions de petit pain enorme
|
Standardφ3 » (76.2mm) (d'autres tailles ont spécifié)
|
|
Arrangement de données
|
HMI
|
|
Contrôleur de programmation
|
PLC, écran tactile
|
|
Actionnez la vitesse
|
0-230m/min 15000-25000 rolls/8hours
|
|
Diamètre externe de rondin de finition.
|
φ90-140mm
|
|
Diamètre intérieur de rondin de finition.
|
φ38-76mm
|
|
Distance de perforation
|
100-150mm
|
|
Entraînement mécanique
|
Entraînement par le réducteur de transmission de Stepless
|
|
Air - système
|
Compresseur de l'air 3HP, mn de pression 5kg/cm2pa (fournissez par l'utilisateur)
|
|
Entraînement principal
|
Vitesse 7.5-15KW réglementaire 380V, 50HZ de conversion de fréquence
|
|
Unité gravante en refief
|
Acier au caoutchouc
|
|
Dimensions
|
6x3x1.7 (taille de largeur X de longueur X) ; (m)
|
|
Poids
|
3T-4T (dépend du modèle que vous avez)
|
|
Options :
|
|
|
Rouleau de gravure en relief
|
L'avion, série unique, de doubles ensembles peut être commandé
|
|
Unité de tirage en couleurs
|
1-2 les couleurs peuvent être ordre
|
|
Unité de stratification
|
Peut être commandé
|
|
Ligne Bord-gravante en refief
|
L'acier à l'acier fonctionnent par pneumatique
|
Images de détail de machine :

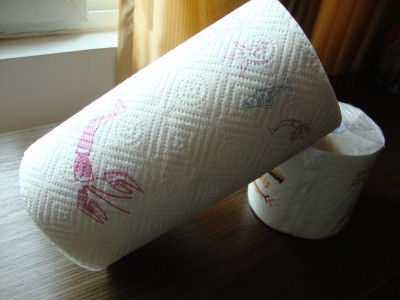

Pièces de stratification de couleur de Deco :
