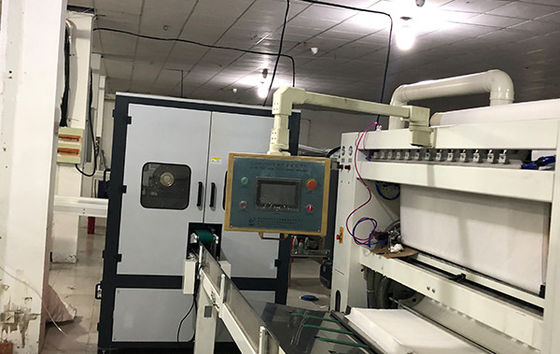

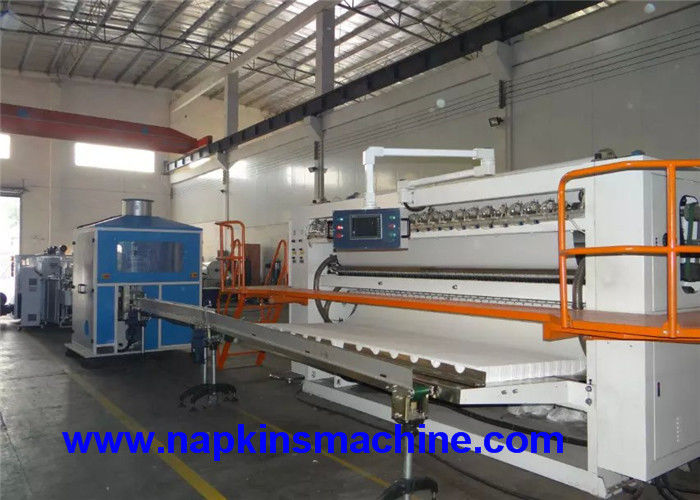

Boîte de Full Auto traçant la chaîne de production de tissu facial avec la découpeuse de papier
Description

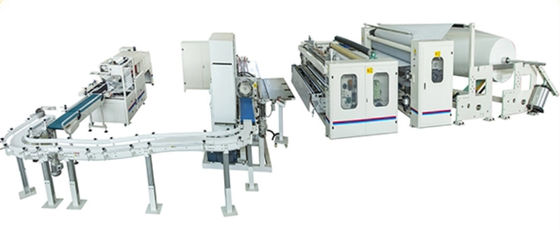

La chaîne de production complète de machine de tissu facial de PLC de marque de Siemens se compose d'un ensemble machine complètement automatique de tissu facial de boîte-dessin, une réglée Découpeuse de tissu facial, une machine complètement automatique de cachetage de carton d'ensemble et transporter la ceinture.
Il recueillent la gravure en relief, se plier, comptant, match avec la découpeuse ultra-rapide de papier, la transportent, boîte de scellage enfermée dans une boîte et automatique automatique dans un corps. Cet équipement adoptent PLC, contrôle de fréquence et l'équipent du type système d'opération d'interface d'homme de contact et d'ordinateur de multi-image. Adoptez la ceinture de synchronisation conduisant, machine de vitesse-changement conduisant pour la machine complète, qui font la machine peuvent approprié au divers genre de condition de la matière première, et améliorer la qualité et l'efficacité.
Spécifications
machine de pliage de tissu facial
|
Taille de produits finis
|
(17-220) ×210mm (la largeur est réglable) (d'autres tailles peuvent être indiquées)
|
|
Taille de petit pain enorme (millimètres)
|
Largeur maximum 420-2100mm 12~18g/m2×2 (pli) Diamètre ≤1200mm de petit pain enorme
|
|
Diamètre intérieur de noyau de petit pain enorme
|
76.2mm (d'autres tailles peuvent être indiquées)
|
|
vitesse de machine
|
800-1000draws/min (réglé selon combien de lignes)
|
|
Unité de gravure en relief
|
Acier au rouleau en caoutchouc, en acier à la gravure en relief en acier, en acier au rouleau de feutre, en acier au rouleau de papier.
|
|
Gravure en relief en bas de rouleau
|
Rouleau senti, rouleau de papier, rouleau en caoutchouc, rouleau en acier
|
|
Gravure en relief de roulement latérale
|
Acier à l'ajustement en acier et indépendant
|
|
Fente du système
|
Point-coupe pneumatique de mode
|
|
Système de vide
|
7.5-30KW
|
|
Système pneumatique
|
3Pa air-compresseur, PA minimum de la pression 5kg/cm2 (le client devrait préparer seuls)
|
|
Puissance de machine
|
10-40kw, (380V, 50Hz)
|
|
Taille globale
|
L×W×H =7× (1.2~2.8) ×1.8m
|
|
Poids de machine
|
2~4T
|
|
Articles choisis (devrait être commandé séparément)
|
|
Unité de gravure en relief
|
acier au rouleau en caoutchouc, en acier au rouleau en acier, en acier au rouleau de feutre, en acier au rouleau de papier ;
|
|
Gravure en relief en bas de rouleau
|
Rouleau senti, rouleau de papier, rouleau en caoutchouc, rouleau en acier
|
|
Fente du système
|
Point-coupe pneumatique, pleine coupe
|
|
Gravure en relief de roulement latérale
|
Acier à l'ajustement en acier et indépendant
|
le rondin de tissu facial a vu la découpeuse
|
Modèle
|
CS-DH150A
|
|
Coupure de la dimension L×W×H
|
L=90-250, W=60-150, H=60-150
|
|
Longueur de bobine maximum d'alimentation
|
1800mm
|
|
Système d'entraînement
|
Courroie de départ d'entraînement de moteur servo
|
|
Coupure du système
|
Mouvement tournant de couteau circulaire et tissu continu en avant
mouvement
|
|
Vitesse concevante
|
150 coupes/minute, deux piles par coupe
|
|
Vitesse de production
|
0-120 coupes/minute, deux piles par coupe (longueur = 100mm)
|
|
Meulage
|
Le meulage pneumatique, paramètre peut être placé sur le panneau de commande
|
|
Meulage de l'alimentation
|
Meulage de alimentation automatique pour le couteau circulaire
|
|
Réglage de la hauteur de bras de participation de couteau
|
Manuellement
|
|
La poussière enlèvent le système
|
Ventilateur d'aspiration pour la poussière et entendre le retrait du meulage de deux côtés
roue
|
|
Système de refroidissement
|
air comprimé régulier soufflant pour le refroidissement
|
|
Ajustement de longueur de coupe
|
Sur le panneau de commande, tolérance ±1mm
|
|
Coupure de la tolérance verticale
|
tolérance verticale de ±1mm
|
|
Puissance
|
12.5W
|
|
Mini condition de pression atmosphérique
|
6Mpa
|
|
Consommation de gaz
|
500L/shift
|
|
Entraînement
|
dispositif de couverture pour l'unité principale d'entraînement
|
|
Protection
|
Commande individuelle de moteur, moteur servo, courroie, ceinture plate
|
machine de conditionnement de feuille de plastique de tissu facial
|
Modèle
|
RB-60
|
|
Longueur de emballage de caractéristiques (millimètres)
|
100-230
|
|
Largeur (millimètres)
|
100-150
|
|
Taille (millimètres)
|
30-100
|
|
Vitesse de emballage (enveloppe/minute)
|
25-60 paquet/minute
|
|
Puissance totale (kilowatts)
|
6,83
|
|
Poids total (kilogrammes)
|
3440
|
|
Dimensions d'ensemble (L×W×H) (millimètres)
|
3885*3200*1900
|
|
Puissance de chauffage (kilowatts)
|
3,35
|
|
Puissance de moteur (kilowatts)
|
3,48
|
|
Dimensions de emballage maximales (millimètres)
|
200*120*100
|
|
Bruit
|
78DB
|
|
Matériaux d'emballage
|
Membrane de soudure à chaud double face telle que CPP, PE, OPP/CPP,
PT/PE, KOP/CP, etc.
|
|
Alimentation d'énergie
|
380V 50HZ
|
Spécifications principales
Organigramme de production de papier de soie de soie de visage : petit pain enorme unrewinding --unité gravante en refief ---unité se pliante ----fente (coupe) ---compte ---sortie.
1. Supports de petit pain enorme : 2 : Type strcutuer, plaque d'acier de panneau mural d'épaisseur de 20mm
2. Structure de machine de Mian : Type strcutuer, plaque d'acier de panneau mural d'épaisseur de 50mm
3. Équipé du type pneumatique ceinture large pour transporter le papier, chaque petit pain enorme a le régleur de tension indépendant et le dispositif de réglage de gauche à droite.
4. Unité de levage pneumatique de petit pain enorme pour réduire la force de travail.
5. Arrêt automatique quand le papier se casse pour diminuer les déchets du papier
6. La largeur de coupe est réglable de 100-210mm librement.
5. unités facultatives : unité gravante en refief et unité gravante en refief de bord.
8. Le système de absorption de bosse de vide de racines avec l'aspiration forte, pression négative est stable.
9. adopte le contrôle de programme avancé de computor de PLC de Siemens, inverseur de fréquence de Siemens pour ajuster la vitesse,
10. compte automatique et arranger des piles, avec des arrangements de paramètre d'écran tactile
11. Unité gravante en refief : Acier à l'acier
Les pièces électriques et d'autres pièces stigmatisent
|
NON
|
Nom
|
Marque
|
Endroit original
|
|
1
|
Moteur
|
Siemens
|
La Chine
|
|
2
|
Pièces pneumatiques
|
Omron
|
L'Allemagne
|
|
3
|
Pompe à vide
|
Longtech
|
Taiwai
|
|
3
|
Convertisseur de fréquence
|
Delta
|
Taiwai
|
Description de produit
Produit de haute qualité de papier de machine de tissu facial faisant des machines
Caractéristiques :
Tissu facial faisant l'écoulement de fonctionnement de machine : Les petits pains enormes qui ont été fendus dans la largeur désirée sont coupés par les cylindres de fente, et puis interfolded dans les feuilles rectangulaires interoverlapped de tissu facial.
Cette machine adopte la commande indépendante de moteur servo, et les functings de repérage automatiques automatiques de contrôle de tension de papier. Il featurse du pliage à grande vitesse et gentil et de l'opération facile.
acier de l'ordre 1.Can aux petits pains gravants en refief en caoutchouc, d'une manière pneumatique séparés.
support 2.Wallboard et stabilité courante de machine et extrêmement bon et rapide.
chargement du petit pain 3.Pneumatic enorme, papier pneumatique conduisant, additionstment stepless de vitesse, et contrôle de tension de Web.
4.Equipped avec le type pompe à vide de racines pour le fonctionnement stable de la machine.
diverse largeur des produits 5.Make comme condition.
6.Equipped avec l'unité gravante en refief de bord pour garder le plise ensemble.
la machine 7.The s'arrêtera quand le papier cassé. Elle évitent des déchets provoqués par aucun papier ou papier cassé.
le Web 8.The peut être fileté sur la machine par les deux boutons d'essai, il est plus sûr et plus facile de fileter le Web.
1. Spécifications de machine de pliage de tissu facial :
|
Modèle de machine
|
SYM-190/6L (l'autre taille à spécifier)
|
|
Les produits finis ont dévoilé la taille
|
95x (120-210) x2mm
|
|
Taille se pliante de produits
|
190x (120-210) x2mm
|
|
Largeur de matière première
|
1260mm
|
|
Diamètre de matière première
|
1200mm
|
|
Diamètre de noyau de matière première
|
76.2mm
|
|
Capacité de sortie (8 heures)
|
2000-3000kg
|
|
Unité gravante en refief
|
Acier au caoutchouc
|
|
Graver de bord
|
Acier au bord en acier gravant en refief, règlement pneumatique indépendant
|
|
Fente de l'unité
|
Fente pneumatique
|
|
Puissance servo principale de Moter
|
5.5kw
|
|
Déroulez la puissance de moteur de fréquence
|
1.5kw (2 unités)
|
|
Système de vide
|
pompe à vide de 18,5 kilowatts (ventilateur de racines de Taïwan)
|
|
Système pneumatique
|
Compresseur de l'air 3HP, pression minimale 5kg/cm2PA (fournisseur par l'utilisateur)
|
|
Système d'entraînement
|
Courroie
|
|
Dimension
|
5870x2800x2207mm
|
|
Poids
|
Environ 5 tonnes
|
2. Spécifications de découpeuse de scie de rondin de simple canal :
|
Désignation
|
Valeurs de paramètre
|
|
La longueur de l'aucun a découpé le tissu facial
|
minimum 500mm
|
|
La taille du tissu
|
30~130mm
|
|
Vitesse de machine
|
20~150cut/min
|
|
Vitesse de fonctionnement
|
20~120cut/min
|
|
Diamete externe de lame ronde
|
Φ610mm
|
|
Vitesse maximale de coupure de papier de couteau circulaire
|
980R/min
|
|
Spécifications de produits finis
|
70~300mm
|
|
Largeur de papier
|
70~110mm
|
|
Longueur de coupe
|
70~300mm
|
|
Longueur de surplus
|
20~65mm
|
|
Puissance
|
11KW
|
|
Alimentation d'énergie
|
380V 50Hz
|
|
Source d'air
|
0.5~0.8MPa
|
|
Taille de machine
|
4600*1700*2500mm
|
|
Poids de machine
|
2300~2600kg
|
|
Frein
|
Arrangement de paramètre (automatique/manuel)
|
|
Progression affilant le couteau
|
Arrangement de paramètre (automobile)
|
|
Couteau de affilage pneumatique
|
Arrangement de paramètre (automatique/manuel)
|
|
Air de coup
|
sans
|
|
Tout le mano-contact
|
Valeur (pas)
|
|
Interface homme-ordinateur
|
DELTA
|
|
Commutateur de fréquence
|
|
|
Commande servo
|
DELTA
|
3. Spécifications de machine à emballer de tissu facial :
1. Adoptant la manière de emballage en s'enveloppant, en se pliant et le scellage avec la structure compacte, il rend le sembler de paquet beau et le joint a serré.
2. commandé par règlement stepless, écran tactile et PLC de vitesse, l'affichage sur l'interface homme-machine fait l'entretien plus simplement.
3. appliqué avec le convoyeur de alimentation de automatique-arrangement, il est commode de relier le convoyeur à la chaîne de production automatique, épargnant le coût de la main-d'oeuvre au maximum.
4. Il sauve beaucoup de matériel d'emballage au moyen de vérification de cellule photo-électrique, servo dépistant, et automatique-arrêt de film alimentant sans produit.
5. automation élevée, profession élevée, rendement élevé et moins de problème.
6. Avec la classe de grandeur au loin de emballage, de diverses tailles de emballage peuvent être rapidement échangées.
|
Tailles de tissu :
|
L : 150-400mm W : 150-200mm H : 35-150mm
|
|
Vitesse de emballage :
|
40-70 sacs/minute
|
|
Alimentation en air :
|
0.5-0.8MPa
|
|
Poids de machine :
|
3300kg
|
|
Dimensions externes (LxWxH) :
|
5885x3560x1925 (millimètre)
|
|
Puissance de chauffage :
|
3.6kw
|
|
Puissance de moteur :
|
3.6kw
|
|
Taille de emballage :
|
≤230x190x100 (millimètre)
|
|
Bruit fonctionnant :
|
≤78dB
|
|
Film de emballage :
|
CPP
|
|
Type d'alimentation d'énergie :
|
380V, 50Hz
|
4.Specifications sacs de machine à emballer multi de deux de débouchés semi automatiques :
|
Taille de emballage
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Vitesse de emballage
|
10-20 sac/minute
|
|
Pression de gaz
|
0.5mpa-0.8mpa
|
|
Tension et fréquence
|
380V, 50Hz, 3Phase
|
|
Puissance totale
|
0.8kw
|
|
Poids
|
1000kg
|
|
Dimension hors-tout
|
4900x1650x1280mm
|
|
Sac de papier de soie de soie (une rangée/deux rangées)
|
Sac de papier de soie de soie (une rangée/deux rangées)
|
