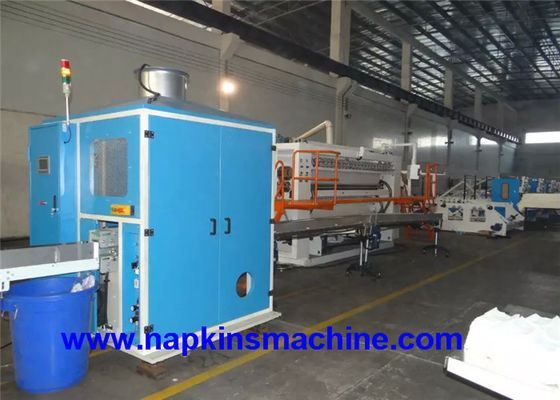

Sac mou emballant la chaîne de production de tissu facial avec la découpeuse de tissu
Description
Le sac mou emballant la chaîne de production de tissu facial avec la découpeuse de tissu est avec les fonctions de graver, de fendre en refief, de se plier, de compter, et de se diviser, automatique-prenant, automatique-transportant, emballage automatique dans un, que le processus de fabrication entier fullfiled automatiquement. cette chaîne de production a les avantages de l'opération simple, efficacité élevée de production, et gardant le compatible des produits finis, à la production complètement automatique, la quantité de travail de production peut être de réduire, ainsi d'épargner la production et le coût de gestion considérablement.
Il est comprend les TROIS pièces suivantes :
1. machine à grande vitesse automatique de pliage de papier de soie de soie faciale
2. Découpeuse à voie unique automatique de scie de rondin
3. machine à emballer automatique de papier de soie de soie faciale
Il convertit le petit pain enorme en papier de soie de soie faciale plié. La ligne entière travail sans à-coup et courir stable, épargnant le coût de la main-d'oeuvre. C'est le meilleur choix pour le papier de soie de soie faciale producteur.
Spécifications

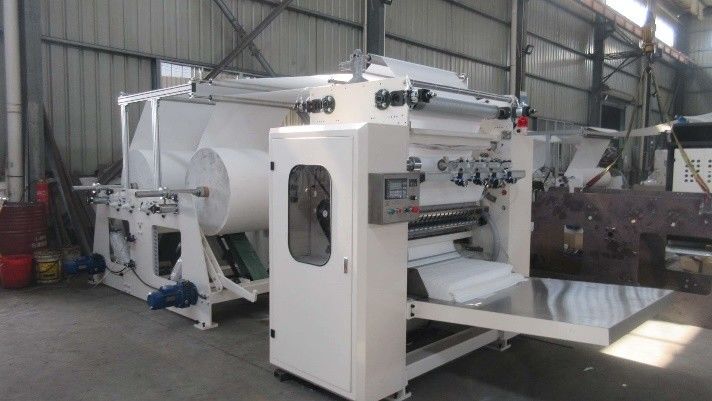

Machine de pliage de tissu facial
|
Largeur maximum
du papier cru
|
1500/2050
|
|
Longueur de coupe de direction de sortie
|
180/190/200/210, d'autres tailles à spécifier
|
|
Vitesse
|
130m/min (1300sheets/min/lane)
|
|
Vitesse d'opération
|
100m/min (1000sheets/min/lane)
|
|
Diamètre extérieur maximum
du papier cru
|
1500mm, d'autres tailles à spécifier
|
|
Protection de alimentation de Web
|
Moniteur automatique d'épaisseur de Web
|
|
Structure supérieure de lame
|
structure en spirale de coupe de lame de Brevet-technologie
|
|
Structure inférieure de lame
|
Brevet-technologie avec des trous d'aspiration au bord de lame
|
|
Type d'entraînement
|
commande séparée
|
|
Contrôle de procédure
|
PLC
|
|
Type se pliant
|
Pli de V
|
|
Options
|
|
*Backstand
|
2~4 manient habilement (des plis), pour être spécifiés
|
|
*Embossing
|
acier à l'acier en acier à felted, en acier pour empaqueter de laine, en acier
au caoutchouc, être spécifié
|
|
*Lamination
|
le type multiple, spécifient svp
|
|
dispositif de compensation de *Side
|
Patented équilibrant la structure supérieure de lame, système de vide enlève équilibrer le papier
|
|
*Counting
|
Le Malposition/encre comptant, spécifient svp
|
|
*Edge-embossing
|
compteur-rouleau pneumatique et intégré
|
|
contrôle de *Web-tension
|
Rouleau de danse, contrôle complètement automatique
|
Le rondin a vu pour couper le tissu facial
|
Fente de la longueur
|
Variable, servocommande, tolérance :
+-1 millimètres
|
|
Ruelle
|
ruelle 2
|
|
Vitesse de machine
|
0-150 coupes/minute, 2 ruelles/coupe
|
|
Vitesse d'opération
|
110-120 coupes/minute, 2 ruelles/coupe
|
|
Entraînement du contrôle du poussoir
|
Conduit par le moteur servo
|
|
Meulage de lame
|
Meule pneumatique,
le temps de meulage peut être
programmation commandée par
panneau fonctionnant
|
|
Graissage de lame
|
Graissant en pulvérisant l'mauvaise odeur d'huile,
le temps de graissage peut être
programmation commandée par
panneau fonctionnant
|
|
Diamètre de lame
|
610 millimètres
|
|
Bride
|
Variable (le diamètre extérieur
des produits à spécifier)
|
|
Puissance
|
10 kilowatts
|
|
Taille de machine
|
7000*1500*2500
|
|
Poids de machine
|
3000 kilogrammes
|
|
Taille de emballage
|
1 PC dans un 20' conteneur
|
machine de conditionnement de feuille de plastique de tissu facial
|
Longueur de emballage de caractéristiques (millimètres)
|
100 - 230
|
|
Largeur (millimètres)
|
100-150
|
|
Taille (millimètres)
|
30-100
|
|
Vitesse de emballage (enveloppe/minute)
|
25 - 60 paquets/minute
|
|
Puissance totale (kilowatts)
|
6,83
|
|
Poids total (kilogrammes)
|
3440
|
|
Dimensions d'ensemble (L×W×H) (millimètres)
|
3885*3200*1900
|
|
Puissance de chauffage (kilowatts)
|
3,35
|
|
Puissance de moteur (kilowatts)
|
3,48
|
|
Dimensions de emballage maximales (millimètres)
|
200*120*100
|
|
Bruit
|
78DB
|
|
Matériaux d'emballage
|
Membrane de soudure à chaud double face telle que CPP, PE, OPP/CPP,
PT/PE, KOP/CP, etc.
|
|
Alimentation d'énergie
|
380V 50HZ
|
Spécifications principales
1. équipé de l'acier à en acier ou à en acier au rouleau de gaufrage en caoutchouc, séparant d'une manière pneumatique.
2 . chargement pneumatique de petit pain enorme, papier pneumatique conduisant, additionustment stepless de vitesse, et contrôle de tension de Web.
3 . équipé du type pompe à vide de racines pour le fonctionnement stable de la machine.
4 . le slititng pneumatique de point et la pleine fente sont disponibles pour faire la diverse largeur de produits.
5 . équipé du dispositif gravant en refief de bord pour garder les plis ensemble
6 . système de guidage de petit pain enorme disponible.
7 . la machine s'arrêtera quand le papier borken, il évitent des déchets provoqués par aucun papier ou papier cassé.
8 . le Web peut être fileté sur la machine par les deux boutons de cruche, il est plus de sécurité et plus facile de fileter le Web.
partie 9.Key lubrifiant régulièrement automatiquement.
10. le rondin de tissu facial a vu la découpeuse est une machine orbitale de scie particulièrement conçue pour les produits d'inter-pli, comme tissus faciaux d'inter-pli et le papier hygiénique inter de pli, etc., ce rondin de tissu facial a vu que machine de cutitng a été établi avec la dernière technologie sur le système d'entraînement, le toincrease la stabilité et la qualité électroniques et servo des coupes.
11.the a plié le tissu facial peut être alimentation dans la machine à emballer le convoyeur, et puis en emballant automatiquement.
Les pièces électriques et d'autres pièces stigmatisent
|
NON
|
Nom
|
Marque
|
Endroit original
|
|
1
|
Moteur
|
Siemens
|
La Chine
|
|
2
|
Pièces pneumatiques
|
Omron
|
L'Allemagne
|
|
3
|
Pompe à vide
|
Longtech
|
Taiwai
|
|
3
|
Convertisseur de fréquence
|
Delta
|
Taiwai
|
Description de produit
Produit de haute qualité de papier de machine de tissu facial faisant des machines
Caractéristiques :

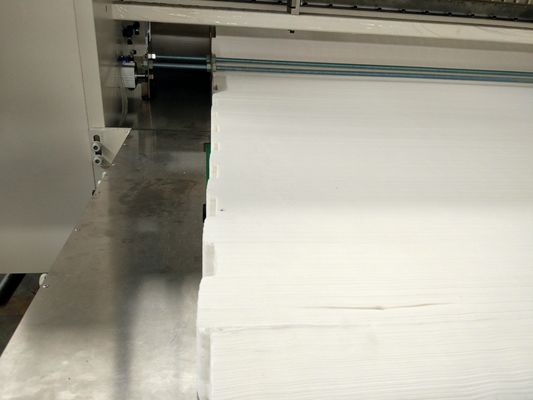

Tissu facial faisant l'écoulement de fonctionnement de machine : Les petits pains enormes qui ont été fendus dans la largeur désirée sont coupés par les cylindres de fente, et puis interfolded dans les feuilles rectangulaires interoverlapped de tissu facial.
Cette machine adopte la commande indépendante de moteur servo, et les functings de repérage automatiques automatiques de contrôle de tension de papier. Il featurse du pliage à grande vitesse et gentil et de l'opération facile.
acier de l'ordre 1.Can aux petits pains gravants en refief en caoutchouc, d'une manière pneumatique séparés.
support 2.Wallboard et stabilité courante de machine et extrêmement bon et rapide.
chargement du petit pain 3.Pneumatic enorme, papier pneumatique conduisant, additionstment stepless de vitesse, et contrôle de tension de Web.
4.Equipped avec le type pompe à vide de racines pour le fonctionnement stable de la machine.
diverse largeur des produits 5.Make comme condition.
6.Equipped avec l'unité gravante en refief de bord pour garder le plise ensemble.
la machine 7.The s'arrêtera quand le papier cassé. Elle évitent des déchets provoqués par aucun papier ou papier cassé.
le Web 8.The peut être fileté sur la machine par les deux boutons d'essai, il est plus sûr et plus facile de fileter le Web.
1. Spécifications de machine de pliage de tissu facial :
|
Modèle de machine
|
SYM-190/6L (l'autre taille à spécifier)
|
|
Les produits finis ont dévoilé la taille
|
95x (120-210) x2mm
|
|
Taille se pliante de produits
|
190x (120-210) x2mm
|
|
Largeur de matière première
|
1260mm
|
|
Diamètre de matière première
|
1200mm
|
|
Diamètre de noyau de matière première
|
76.2mm
|
|
Capacité de sortie (8 heures)
|
2000-3000kg
|
|
Unité gravante en refief
|
Acier au caoutchouc
|
|
Graver de bord
|
Acier au bord en acier gravant en refief, règlement pneumatique indépendant
|
|
Fente de l'unité
|
Fente pneumatique
|
|
Puissance servo principale de Moter
|
5.5kw
|
|
Déroulez la puissance de moteur de fréquence
|
1.5kw (2 unités)
|
|
Système de vide
|
pompe à vide de 18,5 kilowatts (ventilateur de racines de Taïwan)
|
|
Système pneumatique
|
Compresseur de l'air 3HP, pression minimale 5kg/cm2PA (fournisseur par l'utilisateur)
|
|
Système d'entraînement
|
Courroie
|
|
Dimension
|
5870x2800x2207mm
|
|
Poids
|
Environ 5 tonnes
|
2. Spécifications de découpeuse de scie de rondin de simple canal :
|
Désignation
|
Valeurs de paramètre
|
|
La longueur de l'aucun a découpé le tissu facial
|
minimum 500mm
|
|
La taille du tissu
|
30~130mm
|
|
Vitesse de machine
|
20~150cut/min
|
|
Vitesse de fonctionnement
|
20~120cut/min
|
|
Diamete externe de lame ronde
|
Φ610mm
|
|
Vitesse maximale de coupure de papier de couteau circulaire
|
980R/min
|
|
Spécifications de produits finis
|
70~300mm
|
|
Largeur de papier
|
70~110mm
|
|
Longueur de coupe
|
70~300mm
|
|
Longueur de surplus
|
20~65mm
|
|
Puissance
|
11KW
|
|
Alimentation d'énergie
|
380V 50Hz
|
|
Source d'air
|
0.5~0.8MPa
|
|
Taille de machine
|
4600*1700*2500mm
|
|
Poids de machine
|
2300~2600kg
|
|
Frein
|
Arrangement de paramètre (automatique/manuel)
|
|
Progression affilant le couteau
|
Arrangement de paramètre (automobile)
|
|
Couteau de affilage pneumatique
|
Arrangement de paramètre (automatique/manuel)
|
|
Air de coup
|
sans
|
|
Tout le mano-contact
|
Valeur (pas)
|
|
Interface homme-ordinateur
|
DELTA
|
|
Commutateur de fréquence
|
|
|
Commande servo
|
DELTA
|
3. Spécifications de machine à emballer de tissu facial :
1. Adoptant la manière de emballage en s'enveloppant, en se pliant et le scellage avec la structure compacte, il rend le sembler de paquet beau et le joint a serré.
2. commandé par règlement stepless, écran tactile et PLC de vitesse, l'affichage sur l'interface homme-machine fait l'entretien plus simplement.
3. appliqué avec le convoyeur de alimentation de automatique-arrangement, il est commode de relier le convoyeur à la chaîne de production automatique, épargnant le coût de la main-d'oeuvre au maximum.
4. Il sauve beaucoup de matériel d'emballage au moyen de vérification de cellule photo-électrique, servo dépistant, et automatique-arrêt de film alimentant sans produit.
5. automation élevée, profession élevée, rendement élevé et moins de problème.
6. Avec la classe de grandeur au loin de emballage, de diverses tailles de emballage peuvent être rapidement échangées.
|
Tailles de tissu :
|
L : 150-400mm W : 150-200mm H : 35-150mm
|
|
Vitesse de emballage :
|
40-70 sacs/minute
|
|
Alimentation en air :
|
0.5-0.8MPa
|
|
Poids de machine :
|
3300kg
|
|
Dimensions externes (LxWxH) :
|
5885x3560x1925 (millimètre)
|
|
Puissance de chauffage :
|
3.6kw
|
|
Puissance de moteur :
|
3.6kw
|
|
Taille de emballage :
|
≤230x190x100 (millimètre)
|
|
Bruit fonctionnant :
|
≤78dB
|
|
Film de emballage :
|
CPP
|
|
Type d'alimentation d'énergie :
|
380V, 50Hz
|
4.Specifications sacs de machine à emballer multi de deux de débouchés semi automatiques :
|
Taille de emballage
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Vitesse de emballage
|
10-20 sac/minute
|
|
Pression de gaz
|
0.5mpa-0.8mpa
|
|
Tension et fréquence
|
380V, 50Hz, 3Phase
|
|
Puissance totale
|
0.8kw
|
|
Poids
|
1000kg
|
|
Dimension hors-tout
|
4900x1650x1280mm
|
|
Sac de papier de soie de soie (une rangée/deux rangées)
|
Sac de papier de soie de soie (une rangée/deux rangées)
|
