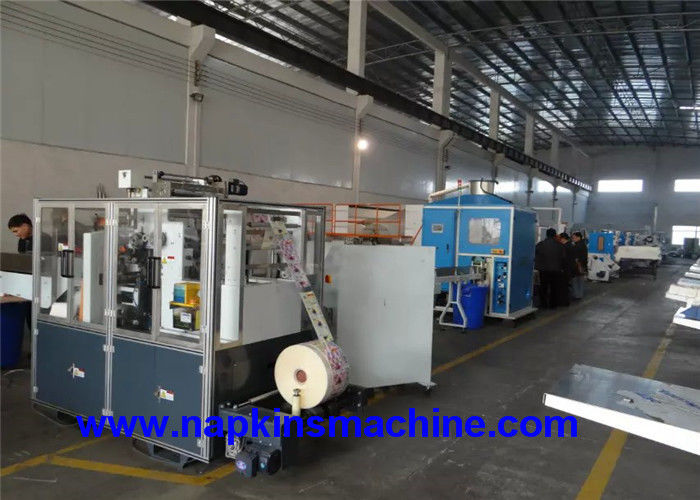

Chaîne de production de papier de machine de pliage de tissu facial et de machine à emballer
Description
Chaîne de production à grande vitesse automatique de papier de soie de soie faciale IS-IS entraîné par un moteur électrique de servo principalement pour la production des tissus faciaux enfermés dans une boîte, des tissus faciaux doucement de dessin et de v serviettes de papier de fois. Le processus de fabrication entier va comme ceci : papier cru introduit dans la machine se pliante et la sortie pliée de tissus faciaux, fendu et assorti automatiquement et chargé dans la machine à emballer de boîte ou la machine à emballer en plastique. Cette chaîne de production est exportée vers l'Europe et Asie du Sud-Est et d'autres marchés, a gagné l'éloge des nouveaux et réguliers clients. Elle adopte le système avancé de programmation par ordinateur de PLC et la vitesse s'ajustent par l'inverseur, unité de empilement automatique. Panneau d'opération de HMI pour entrer toutes les données.
Spécifications
|
Modèle
|
2L
|
3L
|
4L
|
5L
|
6L
|
10L
|
D'autres tailles à spécifier.
|
|
Largeur de petit pain enorme
|
400mm
|
600mm
|
800mm
|
1000mm
|
1200mm
|
2000mm
|
|
Taille dévoilée
|
200x200mm±2mm 210x210mm±2mm 250x230mm±2mm
|
|
Taille pliée
|
200x100mm±2mm 210x105mm±2mm 250x115mm±2mm
|
|
Diamètre de petit pain enorme
|
≤1200mm.
|
|
Diamètre de noyau interne
|
3" (76mm)
|
|
Matière première
|
13-18 g/m2 pour 2 plis, 18-35 g/m2 pour le tissu en bois à pli unique de pulpe.
L'autre g/m2 à adapter aux besoins du client.
L'autre matériel comme non-tissé ou Airlaid à adapter aux besoins du client.
|
|
Vitesse de production
|
900-1200 feuille/minute/ruelle, selon des tailles, la qualité de papier et l'opération de travailleurs.
|
|
Section se pliante
|
Pliage de vide avec la pompe à vide.
Fois v/Interfold. Pli de N, pli de M, pli de C ou pliage spécial à adapter aux besoins du client.
Les lames supérieures ont fixé, la rotation inférieure de lames.
|
|
Section de dérouleur
|
Support deux arrière.
Petit pain enorme de chargement automatique d'une manière pneumatique.
Avec mû par courroie plat large.
Le système de tension manuellement étant ajusté par la poulie de cône
Conduit par le moteur indépendant, chaque petit pain enorme commandé par un moteur indépendant. AUCUNE chaîne.
|
|
Section gravante en refief
|
Acier aux unités gravantes en refief en caoutchouc.
Système de contrôle pneumatique. Commandé par des cylindres.
Avec l'essuie-glace senti d'huile pour enlever l'électricité statique, le tissu gaspille, et époussette des rouleaux.
|
|
Système de tension
|
Manuellement ajusté par la poulie de cône ou le contrôleur de vitesse.
|
|
Compte du système
|
Compte pneumatique.
Décalez de gauche à droite le compte ou la marque d'encre.
|
|
Système de contrôle
|
Contrôle de vitesse de fréquence (contrôle d'inverseur)
Fonction d'ESSAI
Fonction d'arrêt d'urgence
Arrêt automatique si le papier se casse.
Détection optique de capteur
|
|
Puissance installée
|
4-11KW pour le moteur principal, 7.5-37 kilowatts pour la pompe à vide, 3phase 380V 50hz ou adapté aux besoins du client.
|
|
Pression atmosphérique
|
0.5Mpa (préparé par le client).
|
|
Coupure du système
|
|
Découpeuses
|
Scie de rondin
|
Scie automatique de bande
|
|
Coupure de la vitesse
|
80-130 coupe/minute/canal canaux de X 1 ou 2
|
40-70 coupe/minute
|
|
Tailles réalisables de paquet de tissu
|
largeur : 45 millimètres - 120 millimètres, de réglable
Taille : 30mm -140 millimètres, de réglables
Longueur : 200-2800mm de cheminement arbitraire de servo de longueur (réglable)
|
|
Coupure des tailles
|
Cheminement servo, réglable.
|
|
Système de contrôle
|
Cheminement servo, contrôle de PLC, affichage d'écran tactile d'affichage à cristaux liquides.
|
|
Puissance installée
|
8KW, AC380V 50hz ou adapté aux besoins du client.
|
4KW, AC380V 50hz ou adapté aux besoins du client.
|
|
Système de emballage
|
|
Machines
|
machine à emballer Plein-automatique de boîte de carton
|
type mou Plein-automatique machine à emballer de plastique
|
|
Vitesse de emballage
|
25-30 boîte/minute
|
60-75 sac/minute
|
|
Puissance installée
|
0.75Kw pour le moteur principal 2.4Kw pour la puissance de chauffage,
3phase 380v 50hz ou adapté aux besoins du client.
|
5.4Kw pour le moteur principal 3.6Kw pour la puissance de chauffage,
3phase 380v 50hz ou adapté aux besoins du client.
|
|
Articles facultatifs
|
|
Section de stratification
|
Niché à la stratification nichée ou point par point.
|
|
Section gravante en refief
|
Acier à l'acier ou acier au caoutchouc.
technologie gravante en refief Nouveau-innovée.
|
|
Impression de la section
|
1-4 impression flexographique de couleurs
Impression à l'encre à base d'eau
Anilox en céramique
Système de séchage
Système d'impression fermé
|
|
Système automatique de guide web
|
Système électrique
|
|
Système automatique de tension de Web
|
Marque célèbre
|
Spécifications principales
Organigramme de production de papier de soie de soie de visage : petit pain enorme unrewinding --unité gravante en refief ---unité se pliante ----fente (coupe) ---compte ---sortie.
supports du petit pain 1.Jumbo : 2 : Type strcutuer, plaque d'acier de panneau mural d'épaisseur de 20mm
2. Structure de machine de Mian : Type strcutuer, plaque d'acier de panneau mural d'épaisseur de 50mm
3. Équipé du type pneumatique ceinture large pour transporter le papier, chaque petit pain enorme a le régleur de tension indépendant et le dispositif de réglage de gauche à droite.
4.Pneumatic soulevant l'unité de petit pain enorme pour réduire la force de travail.
arrêt 5.Auto quand le papier se casse pour diminuer les déchets du papier
6. La largeur de coupe est réglable de 100-210mm librement.
5. unités facultatives : unité gravante en refief et unité gravante en refief de bord.
le système de absorption de bosse du vide 8.Roots avec l'aspiration forte, pression négative est stable.
9. adopte le contrôle de programme avancé de computor de PLC de Siemens, inverseur de fréquence de Siemens pour ajuster la vitesse,
10. compte automatique et arranger des piles, avec des arrangements de paramètre d'écran tactile
11. Unité gravante en refief : Acier à l'acier
Les pièces électriques et d'autres pièces stigmatisent
|
NON
|
Nom
|
Marque
|
Endroit original
|
|
1
|
Moteur
|
Siemens
|
La Chine
|
|
2
|
Pièces pneumatiques
|
Omron
|
L'Allemagne
|
|
3
|
Pompe à vide
|
Longtech
|
Taiwai
|
|
3
|
Convertisseur de fréquence
|
Delta
|
Taiwai
|
Description de produit
Produit de haute qualité de papier de machine de tissu facial faisant des machines
Caractéristiques :
Tissu facial faisant l'écoulement de fonctionnement de machine : Les petits pains enormes qui ont été fendus dans la largeur désirée sont coupés par les cylindres de fente, et puis interfolded dans les feuilles rectangulaires interoverlapped de tissu facial.
Cette machine adopte la commande indépendante de moteur servo, et les functings de repérage automatiques automatiques de contrôle de tension de papier. Il featurse du pliage à grande vitesse et gentil et de l'opération facile.
acier de l'ordre 1.Can aux petits pains gravants en refief en caoutchouc, d'une manière pneumatique séparés.
support 2.Wallboard et stabilité courante de machine et extrêmement bon et rapide.
chargement du petit pain 3.Pneumatic enorme, papier pneumatique conduisant, additionstment stepless de vitesse, et contrôle de tension de Web.
4.Equipped avec le type pompe à vide de racines pour le fonctionnement stable de la machine.
diverse largeur des produits 5.Make comme condition.
6.Equipped avec l'unité gravante en refief de bord pour garder le plise ensemble.
la machine 7.The s'arrêtera quand le papier cassé. Elle évitent des déchets provoqués par aucun papier ou papier cassé.
le Web 8.The peut être fileté sur la machine par les deux boutons d'essai, il est plus sûr et plus facile de fileter le Web.
1. Spécifications de machine de pliage de tissu facial :
|
Modèle de machine
|
SYM-190/6L (l'autre taille à spécifier)
|
|
Les produits finis ont dévoilé la taille
|
95x (120-210) x2mm
|
|
Taille se pliante de produits
|
190x (120-210) x2mm
|
|
Largeur de matière première
|
1260mm
|
|
Diamètre de matière première
|
1200mm
|
|
Diamètre de noyau de matière première
|
76.2mm
|
|
Capacité de sortie (8 heures)
|
2000-3000kg
|
|
Unité gravante en refief
|
Acier au caoutchouc
|
|
Graver de bord
|
Acier au bord en acier gravant en refief, règlement pneumatique indépendant
|
|
Fente de l'unité
|
Fente pneumatique
|
|
Puissance servo principale de Moter
|
5.5kw
|
|
Déroulez la puissance de moteur de fréquence
|
1.5kw (2 unités)
|
|
Système de vide
|
pompe à vide de 18,5 kilowatts (ventilateur de racines de Taïwan)
|
|
Système pneumatique
|
Compresseur de l'air 3HP, pression minimale 5kg/cm2PA (fournisseur par l'utilisateur)
|
|
Système d'entraînement
|
Courroie
|
|
Dimension
|
5870x2800x2207mm
|
|
Poids
|
Environ 5 tonnes
|
2. Spécifications de découpeuse de scie de rondin de simple canal :
|
Désignation
|
Valeurs de paramètre
|
|
La longueur de l'aucun a découpé le tissu facial
|
minimum 500mm
|
|
La taille du tissu
|
30~130mm
|
|
Vitesse de machine
|
20~150cut/min
|
|
Vitesse de fonctionnement
|
20~120cut/min
|
|
Diamete externe de lame ronde
|
Φ610mm
|
|
Vitesse maximale de coupure de papier de couteau circulaire
|
980R/min
|
|
Spécifications de produits finis
|
70~300mm
|
|
Largeur de papier
|
70~110mm
|
|
Longueur de coupe
|
70~300mm
|
|
Longueur de surplus
|
20~65mm
|
|
Puissance
|
11KW
|
|
Alimentation d'énergie
|
380V 50Hz
|
|
Source d'air
|
0.5~0.8MPa
|
|
Taille de machine
|
4600*1700*2500mm
|
|
Poids de machine
|
2300~2600kg
|
|
Frein
|
Arrangement de paramètre (automatique/manuel)
|
|
Progression affilant le couteau
|
Arrangement de paramètre (automobile)
|
|
Couteau de affilage pneumatique
|
Arrangement de paramètre (automatique/manuel)
|
|
Air de coup
|
sans
|
|
Tout le mano-contact
|
Valeur (pas)
|
|
Interface homme-ordinateur
|
DELTA
|
|
Commutateur de fréquence
|
|
|
Commande servo
|
DELTA
|
3. Spécifications de machine à emballer de tissu facial :
1. Adoptant la manière de emballage en s'enveloppant, en se pliant et le scellage avec la structure compacte, il rend le sembler de paquet beau et le joint a serré.
2. commandé par règlement stepless, écran tactile et PLC de vitesse, l'affichage sur l'interface homme-machine fait l'entretien plus simplement.
3. appliqué avec le convoyeur de alimentation de automatique-arrangement, il est commode de relier le convoyeur à la chaîne de production automatique, épargnant le coût de la main-d'oeuvre au maximum.
4. Il sauve beaucoup de matériel d'emballage au moyen de vérification de cellule photo-électrique, servo dépistant, et automatique-arrêt de film alimentant sans produit.
5. automation élevée, profession élevée, rendement élevé et moins de problème.
6. Avec la classe de grandeur au loin de emballage, de diverses tailles de emballage peuvent être rapidement échangées.
|
Tailles de tissu :
|
L : 150-400mm W : 150-200mm H : 35-150mm
|
|
Vitesse de emballage :
|
40-70 sacs/minute
|
|
Alimentation en air :
|
0.5-0.8MPa
|
|
Poids de machine :
|
3300kg
|
|
Dimensions externes (LxWxH) :
|
5885x3560x1925 (millimètre)
|
|
Puissance de chauffage :
|
3.6kw
|
|
Puissance de moteur :
|
3.6kw
|
|
Taille de emballage :
|
≤230x190x100 (millimètre)
|
|
Bruit fonctionnant :
|
≤78dB
|
|
Film de emballage :
|
CPP
|
|
Type d'alimentation d'énergie :
|
380V, 50Hz
|
4.Specifications sacs de machine à emballer multi de deux de débouchés semi automatiques :
|
Taille de emballage
|
≤500x300x110mm (LxWxH)
|
|
≥220x120x90mm (LxWxH)
|
|
Vitesse de emballage
|
10-20 sac/minute
|
|
Pression de gaz
|
0.5mpa-0.8mpa
|
|
Tension et fréquence
|
380V, 50Hz, 3Phase
|
|
Puissance totale
|
0.8kw
|
|
Poids
|
1000kg
|
|
Dimension hors-tout
|
4900x1650x1280mm
|
|

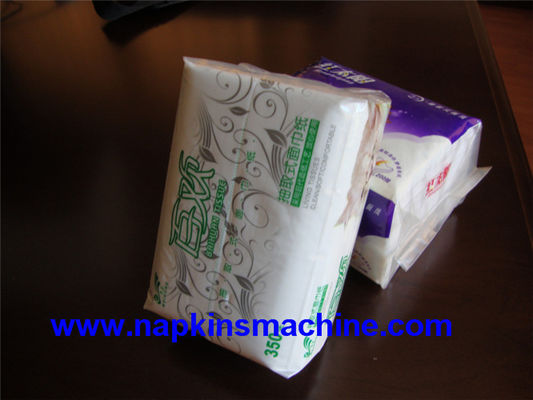

Sac de papier de soie de soie (une rangée/deux rangées)
|
Sac de papier de soie de soie (une rangée/deux rangées)
|
