Deux Rolls enveloppant la chaîne de production de rouleau de papier hygiénique, contrôle de programme de PLC
Description

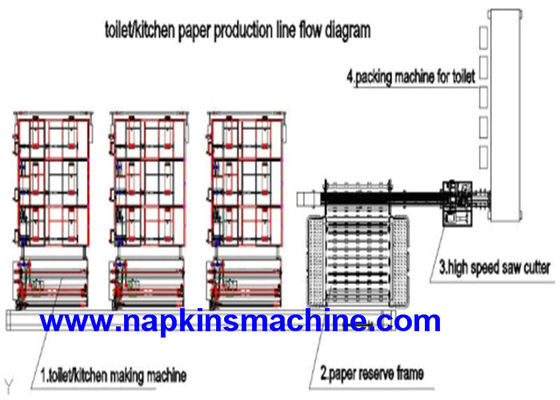

Deux Rolls enveloppant le petit pain de papier de soie de papier hygiénique faisant la ligne de production à la machine se composent d'une unité de rebobinage, accumulant l'unité, l'unité de transfert automatique, et une scie automatique de rondin, qui sont tout synchronisées par le système d'exploitation avancé. Dans toute la ligne nous avons installé des contrôleurs de tension de Web, des capteurs d'anomalie, des arrêts de secours et de sécurité, et un conducteur synchronisé de conversion de fréquence pour assurer la production impeccable.
Le processus commence par charger le nombre spécifique de petits pains enormes utilisant le système de chargement pneumatique automatique dans leurs positions respectives. Alors elles sont filetées par la machine avec les boutons pulsants par les diverses étapes jusqu'à arrêter la position de départ sur le noyau de premade. Alors par une poussée d'un bouton le cycle de production commence.
Ce cycle commence enrouler le Web du tissu sur son noyau et en les conduisant dans le cachetage de règlage et de queue. Ensuite le rondin de finition est éjecté dans l'accumulateur qui stocke tout nombre spécifique de rondins, et les introduit automatiquement dans les paires de deux dans dans le convoyeur d'alimentation de la scie de rondin. Avec la coupe avancée et la lame affilant le système, ce rondin automatique a vu des coupes les deux rondins dans la largeur finale désirée de petit pain d'une façon précise et électroniquement commandée. Ils sortent du rondin ont vu par deux convoyeurs de sortie pour davantage d'emballage selon les besoins de commercialisation de client.
Paramètres de Technicals
Machine complètement automatique de rebobinage
|
Modèle de machine
|
1092
|
1575
|
1760
|
2200
|
2500
|
2800
|
3000
|
3200
|
3500
|
|
Largeur (millimètres)
|
1300
|
1800
|
2000
|
2200
|
2500
|
2800
|
3000
|
3200
|
3500
|
|
Diamètre de produits finis
|
f 90 - 150 (l'étanchéité peut être réglable)
|
|
Diamètre intérieur de produits finis
|
f 30 - 50 millimètres
|
|
Diamètre de petit pain enorme (millimètres)
|
f 1500 (d'autres tailles peuvent être commandées)
|
|
Diamètre intérieur de petit pain enorme
|
3", 76,2 millimètres (d'autres tailles peuvent être commandées)
|
|
Distance de perforation (millimètres)
|
4 (lame) : 90 - 160mm, 2 (lame) : 180 - 320mm
Unité de séparation pneumatique d'air
|
|
Vitesse de production
|
180 - 220 m/min
|
|
Ensemble de paramètre
|
Système d'opération d'interface homme-machine
|
|
Contrôleur programmable
|
Programme de PLC
|
|
Entraînement mécanique
|
Conduit par étape moins de vitesse-régulateur pour garantir la longueur précise des produits finis.
|
|
Support de petit pain enorme
|
2 plis (peut être commandé)
|
|
Système pneumatique d'air
|
PA 5 (air-compresseur), la PA minimum de la pression 5kg/cm2 (des clients devraient être disposés seuls)
|
|
Puissance
|
18.5KW (la fréquence vitesse-règlent)
|
|
Taille globale
|
9 X 3,2 X 1,8 M
|
|
Poids d'équipement
|
4000 - 15000kg (approximativement)
|
|
Articles choisis (devrait être commandé séparément)
|
|
Gravure en relief
|
Gravure en relief simple, double gravure en relief, en acier à la gravure en relief en acier
|
|
Support de petit pain enorme
|
1-3 plis
|
|
Entraînement de support de petit pain enorme
|
Conduit par variator
|
|
Unité de rebobinage
|
Unité non fondamentale
|
|
Unité d'impression
|
Unité d'impression de Heliotype
|
|
Gravure en relief de roulement latérale
|
Acier à l'acier
|
|
Mode de perforation
|
Unité de séparation pneumatique d'air
|
|
Gravure en relief douce
|
Acier à l'acier, acier au caoutchouc ;
|
|
Serviette de cuisine
|
Système de stratification de colle point par point de gravure en relief (devrait être commandé séparément) ; Aucun système de stratification de contre- de point colle de gravure en relief (ordre distinct).
|
|
Système de service à distance de télécom
|
Devrait être commandé séparément.
|
Grand coupeur de papier
|
Longueur roulée de noyau
|
1092-3500
Différent dans la longueur roulée de noyau, différente dans le prix de machine.
|
|
Diamètre de produits finis
|
105±5mm (d'autres tailles de 90-150mm peuvent être commandées)
|
|
Longueur de coupe horizontale
|
Variable, servocommande, tolérance ±1mm
|
|
Vitesse de machine
|
(100-160 coupes/minute, 2 petits pains/coupe)
|
|
Vitesse d'opération
|
(140cuts/min, 2 petits pains/coupe)
|
|
Modèle de fonction
|
Spirale tournant la lame ronde et la marche de papier continue de petit pain
|
|
Entraînement du contrôle
|
Entraînement de moteur servo
|
|
Meulage de couteau
|
La meule pneumatique, temps peut être commandée sur le panneau.
|
|
Diamètre extérieur de lame ronde
|
610mm
|
|
Fixage de l'outil
|
Échangeable (le diamètre extérieur du noyau de finition peut être indiqué.)
|
|
Spécifications de produits finis :
|
Diamètre extérieur roulé 90mm-150mm de noyau
Longueur de coupe 50mm-300mm
Longueur de surplus 25mm-50mm
|
|
Puissance
|
10 KILOWATTS
|
|
Taille de machine
|
LXWXH (M) = (7-9) M DE X 2 X 1,8
|
|
Poids d'équipement
|
3T
|
Machine à emballer complètement automatique de taille moyenne
(1). Page d'enveloppe : petit pain de papier hygiénique
(2). Emballage : Film d'emballage de CPP
2,1. Épaisseur du film de empaquetage : 0.018mm~0.06 millimètre ;
2,2. Diamètre maximum de film de empaquetage : 380mm ?
2,3. Diamètre de noyau de film de empaquetage : 75mm~78mm ;
(3). Vitesse (P/min) : Vitesse maximale 120
(4). Au-dessus de la taille : 6630mm x 1035mm x1 700mm
(5). Puissance : 9KW
(6). Poids : 1500kg
Caractéristique
1. le système de alimentation de noyau automatique, le poussoir automatique de rondin après rebobinage, puis rebobinent le nouveau rondin encore.
2. bord-règlage automatique, alimentation de noyau ; règlage automatique de bord, colle pulvérisant et scellant synchroniquement dans un. Laissant la queue de 10-18mm, facile de se rebobiner encore, ainsi réduisant les déchets raccourcis et d'épargner le coût.
3 . Adopte la technique de contrôle programmable avancée internationale de PLC, l'opération d'interface homme-machine, l'ensemble de données et les expositions paramétriques de défaut sur l'écran tactile.
4 . Adopte les couteaux en spirale de haute précision de 4 morceaux, perforation à faible bruit et claire, adopte la boîte de vitesse pour avoir une plus grande gamme.
5 . Trois type horizontal supports de dos, système de chargement pneumatique, avec conduire au loin les ceintures plates ; chaque petit pain enorme peut être ajusté indépendamment.
6. unité de gravure en relief : adoptez les rouleaux de gaufrage point par point, faisant les deux couches assortir bien, le papier est mou et a les modèles clairs
7. Contacts test Adopt pour porter le papier, facile et sûr à fonctionner.
Chaîne de production de papier de soie de soie de petit prix de vente d'usine papier hygiénique faisant la machine à vendre
Caractéristiques :
Le papier hygiénique à grande vitesse automatique Maxi Roll Rewinding Machine est pour le petit pain de papier hygiénique/maxi traitement de petit pain.
La machine ont l'unité de alimentation de noyau, peut faire chacun des deux avec et sans le noyau. Matière première de petit pain enorme après plein graver ou graver en refief de bord, puis perforation en refief, coupe de fin et pulvériser la colle de queue pour devenir un rondin. Alors ce peut fonctionnement avec la découpeuse et la machine à emballer devenir les produits finis. La machine est commandée par PLC, les gens l'actionnent par l'écran tactile, le processus entier est automatique, facile à utiliser, abaisser le coût d'homme. Et notre machine peut spécial-fait selon les clients des conditions.
|
Modèle
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Largeur maximale de petit pain enorme
|
1350mm
|
1750mm
|
1880mm
|
2000mm
|
2150mm
|
2400mm
|
2750mm
|
|
Diamètre maximal de petit pain enorme
|
2 ou 3 supports (pls spécifier quand ordre)
Poids de gramme de papier 13-16 g/m2
|
|
Positions de petit pain enorme
|
Standardφ3 » (76.2mm) (d'autres tailles ont spécifié)
|
|
Arrangement de données
|
HMI
|
|
Contrôleur de programmation
|
PLC, écran tactile
|
|
Actionnez la vitesse
|
0-230m/min 15000-25000 rolls/8hours
|
|
Diamètre externe de rondin de finition.
|
φ90-140mm
|
|
Diamètre intérieur de rondin de finition.
|
φ38-76mm
|
|
Distance de perforation
|
100-150mm
|
|
Entraînement mécanique
|
Entraînement par le réducteur de transmission de Stepless
|
|
Air - système
|
Compresseur de l'air 3HP, mn de pression 5kg/cm2pa (fournissez par l'utilisateur)
|
|
Entraînement principal
|
Vitesse 7.5-15KW réglementaire 380V, 50HZ de conversion de fréquence
|
|
Unité gravante en refief
|
Acier au caoutchouc
|
|
Dimensions
|
6x3x1.7 (taille de largeur X de longueur X) ; (m)
|
|
Poids
|
3T-4T (dépend du modèle que vous avez)
|
|
Options :
|
|
|
Rouleau de gravure en relief
|
L'avion, série unique, de doubles ensembles peut être commandé
|
|
Unité de tirage en couleurs
|
1-2 les couleurs peuvent être ordre
|
|
Unité de stratification
|
Peut être commandé
|
|
Ligne Bord-gravante en refief
|
L'acier à l'acier fonctionnent par pneumatique
|

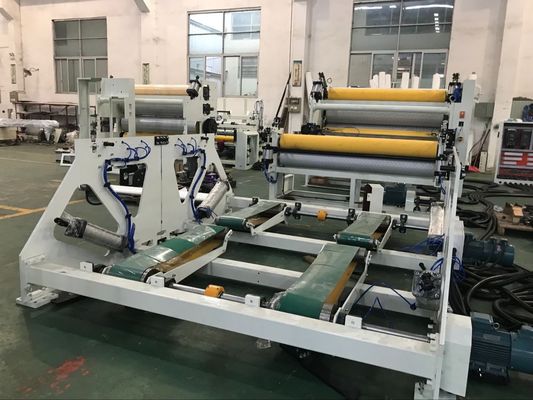

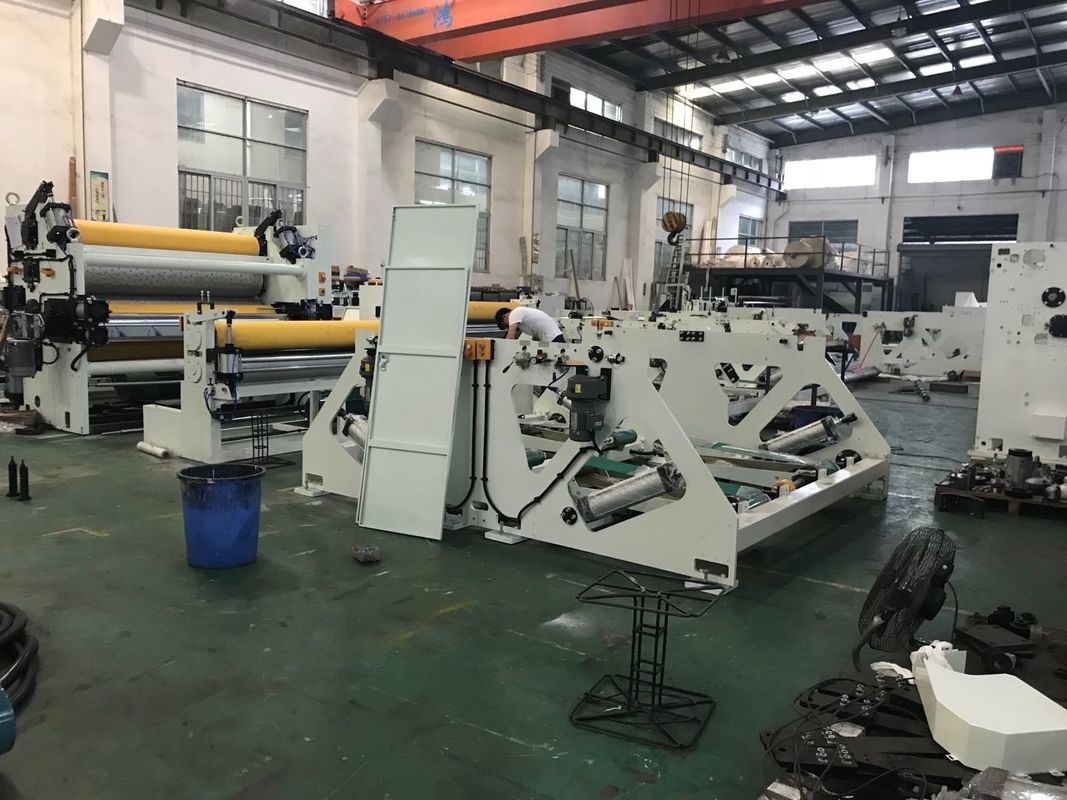

Images de détail de machine :
Pièces de stratification de couleur de Deco :
