Chaîne de production de rouleau de papier hygiénique/papier de soie de soie complètement automatiques faisant la machine
Description
Petit pain complètement automatique de papier de soie de papier hygiénique faisant la ligne de production à la machine
la ligne de machine de papier hygiénique comprenant 3 machines, la matière première sera mise dessus
le rewinder pour dérouler, graver, perforer en refief, puis se rebobiner dans le papier
rondins, puis les rondins de papier pour couper en morceaux courts.
La chaîne de production est de se composer après machine
|
Non.
|
Article
|
quantité (ensemble)
|
|
1
|
Éolienne de noyau
|
1
|
|
2
|
Papier hygiénique Rewinder
|
1
|
|
3
|
Coupeur de scie de rondin (2 ruelles)
|
1
|
Paramètre
Première partie
Machine de Rewinder
|
Paramètre technique principal
|
|
Source électrique
|
380V, 50Hz, 3 PH
|
|
Diamètre de finition de petit pain
|
90-150mm
|
|
Diamètre de noyau de finition de petit pain
|
Φ 48 millimètres
|
|
Diamètre de matière première
|
≤Φ 1100 millimètre (d'autres tailles peuvent être adaptées aux besoins du client)
|
|
Diamètre de noyau de matière première
|
3" (76,2 millimètres) (d'autres tailles sont disponibles)
|
|
Largeur de matière première
|
1750mm,
seulement pour produire le petit pain de papier de cuisine
|
|
GSM de papier cru
|
19-25g
|
|
Perforer le lancement
|
105~160mm
|
|
Vitesse
|
120-150 mètres/minute
|
|
Arrangement de paramètre
|
Panneau d'opération d'écran d'affichage à cristaux liquides de bouton de contact
|
|
Contrôleur de programme
|
Contrôleur programmable (PLC)
|
|
Entraînement de mécanisme
|
commande par courroie synchrone
|
|
Rouleau de gaufrage
|
Rouleau de gaufrage de polyuréthane
|
|
Type gravant en refief
|
Point par point
|
|
Unité de couleur
|
Sans tirage en couleurs
|
|
Unité de stratification
|
Avec la stratification
|
|
accumulateur
|
Un ensemble
|
|
étagères de 40 morceaux
ce qui peut être magasin 20 morceaux de petit pain de finition
|
|
Support de papier de déroulement
|
2
|
|
Puissance
|
Contrôle de vitesse de fréquence variable, 32KW
|
|
Taille de machine
|
9500×3100×2200mm (L×W×H)
|
|
Poids
|
12000kg
|
Deuxième partie
Support de papier de stockage
|
longueur de rouleau de papier hygiénique
|
1800mm (d'autres caractéristiques ont besoin à fait sur commande)
|
|
diamètre de rouleau de papier hygiénique
|
Φ95mm~Φ140mm
|
|
Quantité de papier de magasin
|
150~160 petits pains
|
|
Vitesse de magasin
|
25 petits pains/minute
|
|
Quantité de papier de magasin
|
40 facultatifs au petit pain 400 de papier (les caractéristiques doivent être faites sur commande)
|
|
Taille de machine
|
4000*3000*5500mm
(Caractéristiques selon l'échelle grandeur)
|
|
PLC
|
PLC (delta)
|
Troisième partie
Machine de scie de rondin
|
Longueur de rouleau de papier hygiénique
|
1750mm (d'autres caractéristiques ont besoin à fait sur commande)
|
|
diamètre de rouleau de papier hygiénique
|
Φ105~φ115mm (d'autres caractéristiques ont besoin à fait sur commande)
|
|
vitesse de conception
|
120 coupe /min
|
|
vitesse stable
|
100 coupe /min
|
|
Affilez le système
|
L'intervalle pneumatique et de meulage est réglable
|
|
Système d'entraînement
|
Moteurs servo de delta
|
|
puissance
|
11KW
|
|
taille de machine
|
6500*2500*2000mm
(D'autres caractéristiques selon l'échelle grandeur)
|
|
taille de lame
|
φ610*4.7 (millimètre)
|
|
tension
|
380V 50HZ
|
|
poids de machine
|
4.5T
|
Quatrième partie
Machine à emballer de Rolls/de paquet
|
puissance
|
220V 50HZ
|
|
La puissance principale de circuit
|
0.74KW
|
|
Le joint de scellage coupant le transformateur de puissance
|
0.45KW
|
|
puissance totale
|
1.19KW
|
|
pression atmosphérique
|
0,4---0.5MPA
|
Ligne de production à la machine de petit pain de papier hygiénique comprenant
1 . un ensemble de machine de rebobinage et perforante complètement automatique de papier hygiénique
2 . un ensemble de rondin complètement automatique a vu la machine
3 . un ensemble de machine à emballer multiple complètement automatique de petits pains
Papier hygiénique faisant à machines les caractéristiques principales
1 . Adoptant avec la technologie de programmation de PLC de marque avancée de Siemens,
2. adoptant avec des arrangements de paramètre d'écran tactile de Siemens.
3 . Supports de petit pain enorme : 2. Chaque petit pain enorme a le régleur de tension indépendant et le dispositif de réglage de gauche à droite, et la ceinture large pneumatique pour alimenter le papier,
4 . Pneumatique le levage de la fonction de petit pain enorme éclaire considérablement l'intensité de travail des travailleurs
5 . La fonction automatique de machine d'arrêt quand le matériel est épuisé réduira au minimum les déchets de la matière première.
6 . Continue ajoutant le dispositif d'alarme de noyau de petit pain.
7. vitesse de machine : 180-200m/min
8 . Règlage automatique de bord, colle pulvérisant et scellant synchroniquement dans un.
9. organigramme de production : Petit pain enorme Unrewinding ---Stratification de colle (tissu gravant en refief) ---Perforer le tissu---Règlage de bord et colle de jet ---Rondin de finition de papier hygiénique
Chaîne de production de papier de soie de soie de petit prix de vente d'usine papier hygiénique faisant la machine à vendre
Caractéristiques :

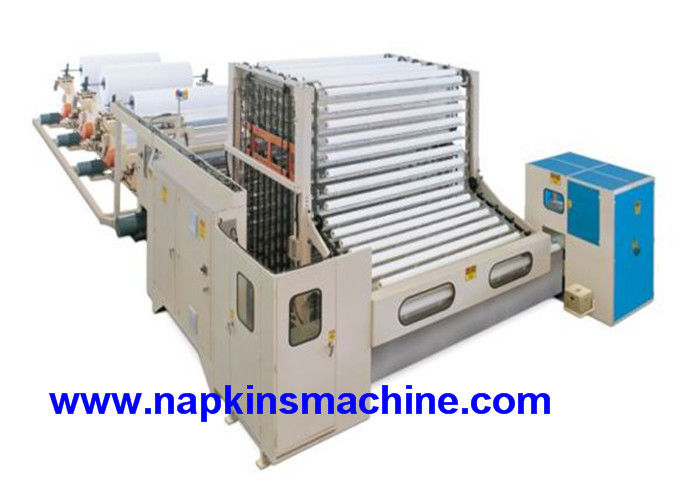

Le papier hygiénique à grande vitesse automatique Maxi Roll Rewinding Machine est pour le petit pain de papier hygiénique/maxi traitement de petit pain.
La machine ont l'unité de alimentation de noyau, peut faire chacun des deux avec et sans le noyau. Matière première de petit pain enorme après plein graver ou graver en refief de bord, puis perforation en refief, coupe de fin et pulvériser la colle de queue pour devenir un rondin. Alors ce peut fonctionnement avec la découpeuse et la machine à emballer devenir les produits finis. La machine est commandée par PLC, les gens l'actionnent par l'écran tactile, le processus entier est automatique, facile à utiliser, abaisser le coût d'homme. Et notre machine peut spécial-fait selon les clients des conditions.
|
Modèle
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Largeur maximale de petit pain enorme
|
1350mm
|
1750mm
|
1880mm
|
2000mm
|
2150mm
|
2400mm
|
2750mm
|
|
Diamètre maximal de petit pain enorme
|
2 ou 3 supports (pls spécifier quand ordre)
Poids de gramme de papier 13-16 g/m2
|
|
Positions de petit pain enorme
|
Standardφ3 » (76.2mm) (d'autres tailles ont spécifié)
|
|
Arrangement de données
|
HMI
|
|
Contrôleur de programmation
|
PLC, écran tactile
|
|
Actionnez la vitesse
|
0-230m/min 15000-25000 rolls/8hours
|
|
Diamètre externe de rondin de finition.
|
φ90-140mm
|
|
Diamètre intérieur de rondin de finition.
|
φ38-76mm
|
|
Distance de perforation
|
100-150mm
|
|
Entraînement mécanique
|
Entraînement par le réducteur de transmission de Stepless
|
|
Air - système
|
Compresseur de l'air 3HP, mn de pression 5kg/cm2pa (fournissez par l'utilisateur)
|
|
Entraînement principal
|
Vitesse 7.5-15KW réglementaire 380V, 50HZ de conversion de fréquence
|
|
Unité gravante en refief
|
Acier au caoutchouc
|
|
Dimensions
|
6x3x1.7 (taille de largeur X de longueur X) ; (m)
|
|
Poids
|
3T-4T (dépend du modèle que vous avez)
|
|
Options :
|
|
|
Rouleau de gravure en relief
|
L'avion, série unique, de doubles ensembles peut être commandé
|
|
Unité de tirage en couleurs
|
1-2 les couleurs peuvent être ordre
|
|
Unité de stratification
|
Peut être commandé
|
|
Ligne Bord-gravante en refief
|
L'acier à l'acier fonctionnent par pneumatique
|
Images de détail de machine :
Pièces de stratification de couleur de Deco :
