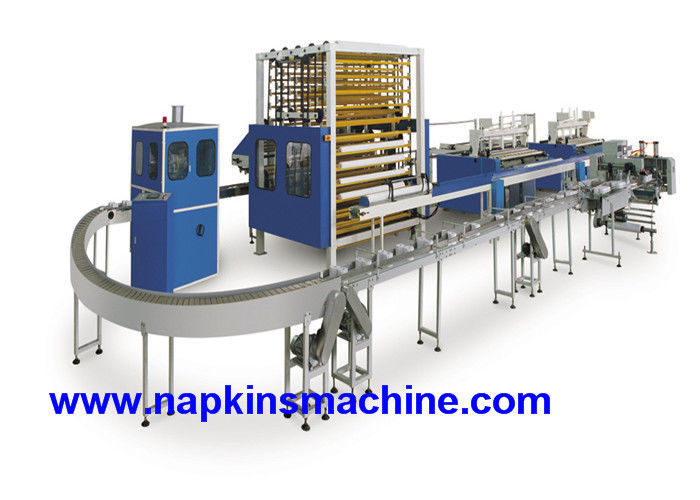

Chaîne de production à grande vitesse de rouleau de papier hygiénique, machine de papier de noyau de rouleau de papier hygiénique
Description
Le petit pain complètement automatique de papier de soie de papier hygiénique faisant la ligne de production à la machine est le plus nouveau modèle qui est amélioré sur la base de notre re-bobinier automatique quondam et étranger
technologie.
Beaucoup de technologie de contrôle avancé sont employées dans cette ligne, comme : Système de contrôle de logique de programme ; HMI ;
un commutateur chinois-anglais de bouton ; commande synchrone de conversion de fréquence ; intégration de mécanique, d'électricités et de photo. Elle est
équipé de l'information entière de problème. Elle peut détecter et ajuster chaque action du rewinder
maintenir automatiquement le rewinder dans la situation optimale. Par exemple : Il y a un système de tension de Web dedans
la ligne, il peut commander la vitesse selon la tension du Web ainsi il peut adapter le type différent de petit pain enorme.
Ainsi c'est le meilleur choix pour produire le tissu de salle de bains de dessus-catégorie et la serviette de cuisine pour l'entreprise de production de papier.
Les caractéristiques du rewinder sont comme suit :
1, Unwind est équipé du système de contrôle de conversion de fréquence de boucle bloquée.
2, quand les Webs n'alignent pas, vous pouvez opérer l'écran de bouton de contact pour déplacer l'éléphant pour rouler jusqu'à
les Webs alignent.
3, quand l'unité de noyau ne peut pas détecter le noyau ou le noyau épuisera, la machine alarmeront pour indiquer l'opérateur ou
travailleurs pour mettre quelques noyaux sur la parenthèse de noyau.
4, quand la machine fonctionne, Web interrompent soudainement pour la raison du changement de vitesse brusquement de
problème de petit pain enorme.
5, degré d'étanchéité peuvent être ajustés tandis qu'un rondin se rebobine. Il peut produire le degré différent de
étanchéité dans un rondin.
6, quand un rondin se rebobine, le prochain noyau est prêt.
7, pour la raison d'employer la technologie de pointe : Système de contrôle de logique de programme ; commande synchrone de conversion de fréquence ; intégration de mécanique, d'électricités et de photo.
8, quand le rondin de finition viennent pour couper la queue le scelleur, règlage, la pulvérisation de colle et le cachetage peuvent être finis au
la même heure.
9, unité gravante en refief et applicateur de colle, unité gravante en refief de bord, système d'impression est ordre par le client.
Paramètre
|
Nom de machine
|
Rewinder complètement automatique
|
|
Modèle
|
1092/1575/1760/2200/2500/2900
|
|
Largeur maximum
du papier cru
|
1350/1750/2000/2150/2400/2800 millimètre,
d'autres tailles à spécifier
|
|
Diamètre extérieur maximum
du papier cru
|
1100mm, d'autres tailles à spécifier
|
|
Diamètre intérieur
du noyau de papier cru
|
3", 76 millimètres, d'autres tailles à spécifier
|
|
Diamètre extérieur de produit fini
|
90-135mm, d'autres tailles à spécifier
|
|
Contrôle de diamètre de produit
|
électrique/pneumatique
|
|
Vitesse
|
0~200m/min
|
|
Vitesse d'opération
|
180m/min
|
|
Puissance
|
vitesse variable de la fréquence 5.5~22kw
réglementation
|
|
Arrangement de paramètre
|
HMI (peut être équipé de l'écran tactile
panneau d'opération)
|
|
Contrôle de procédure
|
PLC
|
|
Frein
|
contrôle electric&pneumatic
|
|
Système pneumatique
|
Compresseur de l'air 3HP, qui la pression minimum
est 5kg/cm2pa (fourni par l'utilisateur)
|
|
Perforer la lame
|
4 lames en spirale de PCs
|
|
Perforer la taille
|
108mm (+-2mm)
|
|
Dimension et poids
|
dépend du modèle et de la configuration
|
|
*Options
|
|
|
perforer *Adjustable
Taille
|
4 lames : 90-140mm
2 lames : 200-350mm
1 lame : 200-500mm (+-3mm)
, être spécifié
|
|
*Backstand
|
1~3 manient habilement (des plis), pour être spécifiés
|
|
*Embossing
|
graver simple, graver de double, en acier
à en acier (point par point/corps convexe à surfacer),
acier à felted, en acier pour empaqueter de laine, en acier
à en caoutchouc, pneumatique, être spécifié
|
|
*Edge-embossing
|
pneumatique indépendant, en acier à l'acier, pour être
spécifique
|
ACCUMULATEUR
|
ARTICLE
|
2900
|
|
Diamètre de rondin
|
2850mm
|
|
Diamètre de rondin
|
Φ90~Φ135mm
|
|
Quantité efficace de rondin
|
300logs
|
|
Vitesse
|
20 rondins/minute
|
|
Puissance
|
3KW
|
Scie de RONDIN
|
Longueur de rondin
|
1500mm-2700mm
|
|
Alimentation de rondin
|
Système de alimentation de servocommande
|
|
Vitesse
|
160cuts/min, 4rolls/cut
|
|
Canal de alimentation
|
4channels
|
|
Système de meulage
|
Le meulage pneumatique, paramètre peut être placé sur le panneau de commande
|
|
Diamètre circulaire de lame
|
Φ610mm
|
|
Coupure de la tolérance
|
±1mm
|
|
Taille de rondin
|
Φ90~135mm
|
|
Système d'aspiration de la poussière
|
Enlevez le tissu et la poussière de meulage
|
|
Système de contrôle
|
PLC
|
|
Puissance d'installation
|
Moteur principal : 15KW
|
Les pièces électriques et d'autres pièces stigmatisent
|
NON
|
Nom
|
Marque
|
Endroit original
|
|
1
|
Panneau de fréquence
|
Siemens
|
L'Allemagne
|
|
2
|
Moteur
|
Siemens
|
L'Allemagne
|
|
3
|
Pièces pneumatiques
|
Schneider
|
L'Allemagne
|
|
4
|
Incidence de couteau
|
NSK
|
Le Japon
|
|
5
|
Acier
|
SKD
|
Le Japon
|
|
6
|
Écran tactile
|
Delta
|
Taïwan
|
Chaîne de production de papier de soie de soie de petit prix de vente d'usine papier hygiénique faisant la machine à vendre
Caractéristiques :
Le papier hygiénique à grande vitesse automatique Maxi Roll Rewinding Machine est pour le petit pain de papier hygiénique/maxi traitement de petit pain.
La machine ont l'unité de alimentation de noyau, peut faire chacun des deux avec et sans le noyau. Matière première de petit pain enorme après plein graver ou graver en refief de bord, puis perforation en refief, coupe de fin et pulvériser la colle de queue pour devenir un rondin. Alors ce peut fonctionnement avec la découpeuse et la machine à emballer devenir les produits finis. La machine est commandée par PLC, les gens l'actionnent par l'écran tactile, le processus entier est automatique, facile à utiliser, abaisser le coût d'homme. Et notre machine peut spécial-fait selon les clients des conditions.
|
Modèle
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Largeur maximale de petit pain enorme
|
1350mm
|
1750mm
|
1880mm
|
2000mm
|
2150mm
|
2400mm
|
2750mm
|
|
Diamètre maximal de petit pain enorme
|
2 ou 3 supports (pls spécifier quand ordre)
Poids de gramme de papier 13-16 g/m2
|
|
Positions de petit pain enorme
|
Standardφ3 » (76.2mm) (d'autres tailles ont spécifié)
|
|
Arrangement de données
|
HMI
|
|
Contrôleur de programmation
|
PLC, écran tactile
|
|
Actionnez la vitesse
|
0-230m/min 15000-25000 rolls/8hours
|
|
Diamètre externe de rondin de finition.
|
φ90-140mm
|
|
Diamètre intérieur de rondin de finition.
|
φ38-76mm
|
|
Distance de perforation
|
100-150mm
|
|
Entraînement mécanique
|
Entraînement par le réducteur de transmission de Stepless
|
|
Air - système
|
Compresseur de l'air 3HP, mn de pression 5kg/cm2pa (fournissez par l'utilisateur)
|
|
Entraînement principal
|
Vitesse 7.5-15KW réglementaire 380V, 50HZ de conversion de fréquence
|
|
Unité gravante en refief
|
Acier au caoutchouc
|
|
Dimensions
|
6x3x1.7 (taille de largeur X de longueur X) ; (m)
|
|
Poids
|
3T-4T (dépend du modèle que vous avez)
|
|
Options :
|
|
|
Rouleau de gravure en relief
|
L'avion, série unique, de doubles ensembles peut être commandé
|
|
Unité de tirage en couleurs
|
1-2 les couleurs peuvent être ordre
|
|
Unité de stratification
|
Peut être commandé
|
|
Ligne Bord-gravante en refief
|
L'acier à l'acier fonctionnent par pneumatique
|

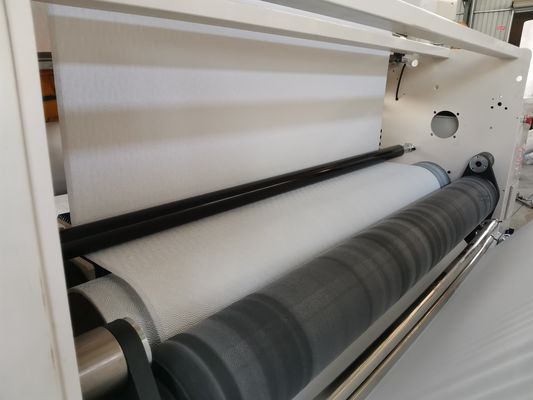

Images de détail de machine :
Pièces de stratification de couleur de Deco :
