Chaîne de production de relief de rouleau de papier hygiénique de rebobinage de grand petit pain enorme
Description
La machine gravante en refief de perforer et se rebobiner de petit pain automatique de papier hygiénique est utilisée pour produire le petit rouleau de papier hygiénique à partir du grand petit pain enorme. La largeur du petit pain enorme est à partir de 1800-3500 millimètre à choisir de. La ligne entière travail sans à-coup et courir stable, épargnant le coût de la main-d'oeuvre. C'est le meilleur choix pour le papier hygiénique producteur.
Paramètre
|
Type de machine
|
1092
|
1575
|
1760
|
2200
|
2500
|
2800
|
3000
|
3200
|
|
Largeur maximum de papier cru
|
1300mm
|
1800mm
|
2000mm
|
2200mm
|
2500mm
|
2800mm
|
3000mm
|
3200mm
|
|
Diamètre externe de papier cru
|
1200mm (l'autre taille à spécifier)
|
|
Support de papier de déroulement
|
1-3 couche (la quantité. des petits pains de papier crus à spécifier) (être commandé)
|
|
Diamètre intérieur de noyau de papier cru
|
3" (76.2mm) (l'autre taille à spécifier)
|
|
Arrangement de paramètre
|
Interface d'opération de HMI/écran tactile
|
|
Contrôle de programmation
|
PLC
|
|
Freinage
|
Contrôle de la pression électronique de /Air
|
|
Vitesse de machine
|
0-200m/min
|
|
Vitesse de fonctionnement
|
0-180m/min
|
|
Diamètre externe de produit fini
|
90-135mm (l'autre taille à spécifier)
|
|
Diamètre intérieur de noyau de produit fini
|
25-50mm
|
|
Contrôle de Dia. Finished externe
|
/pneumatic électronique
|
|
Perforer
|
4 morceaux de lames molles d'enclume, taille est 108±2mm (l'autre taille à spécifier)
|
|
Perforer la taille
|
Soyez réglable
|
|
Système pneumatique
|
Le compresseur de l'air 3HP, avec de la pression minimale est 5kg/cm2pa (fourni par l'utilisateur)
|
|
Tension de contrôle
|
VoltageDC24V stable
|
|
Structure mécanique
|
Type de plat de mur
|
|
Transmission mécanique
|
Boîte de vitesse de Stepless
|
|
Méthode de transmission
|
Chaîne à maillons
|
|
Puissance
|
réglementation variable de vitesse de la fréquence 5.5-22kw
|
|
Contrôle de perforer
|
Pneumatique
|
|
Fonction supplémentaire (être commandé)
|
|
Graver
|
Graver simple, double graver, en acier à graver en acier, graver pneumatique
|
|
Bord – gravant en refief
|
Dispositif gravant en refief de bord pneumatique spécial
|
|
Collage
|
Serviette de cuisine : collage point par point/point à dégrossir collant
|
|
Système de collage décoratif
|
Le modèle est selon la conception gravante en refief
|
Impératif technique
Papier cru
(1) taille : Diameter≤1100mm, (Diameter*Width de papier cru) ;
(3) diamètre intérieur : 76.2mm
partie de Papier-alimentation
(1) trois couches et ceintures pour livrer le papier et commandé par la pompe ;
(2) trois morceaux d'axe original avec la bride de tension (noyau de papier de 3 pouces et douille d'axe) ; Taille réglable ;
(3) dispositif de papier de chargement pneumatique
(4) ajustement manuel de papier cru
Dispositif coreless automatique
Partie gravante en refief
(1) un acier réglé à l'unité gravante en refief en caoutchouc (modèle gravant en refief offert par l'acheteur)
Pièce de rebobinage
(1) le diamètre intérieur réglable a sonné : 15mm-60mm
(2) diamètre des produits finis : 90-130 millimètres
(3) complètement automatique ajustez la taille de perforation de rebobinage
(4) utilisant le principal type de papier supérieur produits finis de rebobinage et bouton d'essai pour mener le papier cru
(5) utilisant la technologie avancée internationale de programmation par ordinateur de PLC, le règlement variable de vitesse de fréquence et l'interface de HMI
(6) cachetage : ébarbage automatique, adhésif, scellant
Partie commande
(1) dispositif de secours ;
(2) tension : Moteur principal 7.5KW d'AC380V 50HZ,
la pression atmosphérique (de 3) a exigé moins de 0,5 MPA (fournis par l'utilisateur)
(4) dispositif de réglementation de vitesse électromagnétique
Les pièces électriques et d'autres pièces stigmatisent
|
NON
|
Nom
|
Marque
|
Endroit original
|
|
1
|
Panneau de fréquence
|
Siemens
|
L'Allemagne
|
|
2
|
Moteur
|
Siemens
|
L'Allemagne
|
|
3
|
Pièces pneumatiques
|
Schneider
|
L'Allemagne
|
|
4
|
Incidence de couteau
|
NSK
|
Le Japon
|
|
5
|
Acier
|
SKD
|
Le Japon
|
|
6
|
Écran tactile
|
Delta
|
Taïwan
|
Chaîne de production de papier de soie de soie de petit prix de vente d'usine papier hygiénique faisant la machine à vendre
Caractéristiques :
Le papier hygiénique à grande vitesse automatique Maxi Roll Rewinding Machine est pour le petit pain de papier hygiénique/maxi traitement de petit pain.
La machine ont l'unité de alimentation de noyau, peut faire chacun des deux avec et sans le noyau. Matière première de petit pain enorme après plein graver ou graver en refief de bord, puis perforation en refief, coupe de fin et pulvériser la colle de queue pour devenir un rondin. Alors ce peut fonctionnement avec la découpeuse et la machine à emballer devenir les produits finis. La machine est commandée par PLC, les gens l'actionnent par l'écran tactile, le processus entier est automatique, facile à utiliser, abaisser le coût d'homme. Et notre machine peut spécial-fait selon les clients des conditions.
|
Modèle
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Largeur maximale de petit pain enorme
|
1350mm
|
1750mm
|
1880mm
|
2000mm
|
2150mm
|
2400mm
|
2750mm
|
|
Diamètre maximal de petit pain enorme
|
2 ou 3 supports (pls spécifier quand ordre)
Poids de gramme de papier 13-16 g/m2
|
|
Positions de petit pain enorme
|
Standardφ3 » (76.2mm) (d'autres tailles ont spécifié)
|
|
Arrangement de données
|
HMI
|
|
Contrôleur de programmation
|
PLC, écran tactile
|
|
Actionnez la vitesse
|
0-230m/min 15000-25000 rolls/8hours
|
|
Diamètre externe de rondin de finition.
|
φ90-140mm
|
|
Diamètre intérieur de rondin de finition.
|
φ38-76mm
|
|
Distance de perforation
|
100-150mm
|
|
Entraînement mécanique
|
Entraînement par le réducteur de transmission de Stepless
|
|
Air - système
|
Compresseur de l'air 3HP, mn de pression 5kg/cm2pa (fournissez par l'utilisateur)
|
|
Entraînement principal
|
Vitesse 7.5-15KW réglementaire 380V, 50HZ de conversion de fréquence
|
|
Unité gravante en refief
|
Acier au caoutchouc
|
|
Dimensions
|
6x3x1.7 (taille de largeur X de longueur X) ; (m)
|
|
Poids
|
3T-4T (dépend du modèle que vous avez)
|
|
Options :
|
|
|
Rouleau de gravure en relief
|
L'avion, série unique, de doubles ensembles peut être commandé
|
|
Unité de tirage en couleurs
|
1-2 les couleurs peuvent être ordre
|
|
Unité de stratification
|
Peut être commandé
|
|
Ligne Bord-gravante en refief
|
L'acier à l'acier fonctionnent par pneumatique
|

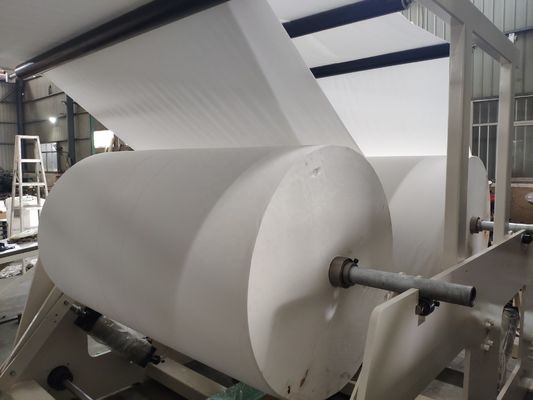

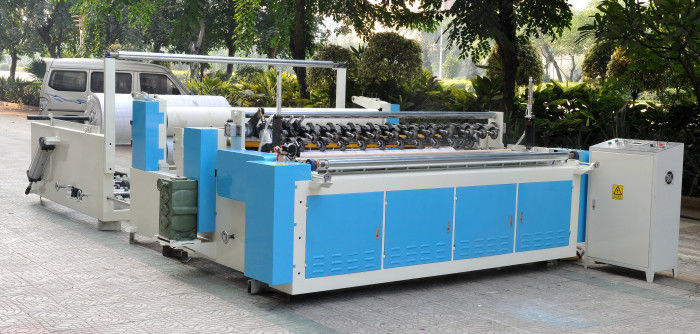

Images de détail de machine :
Pièces de stratification de couleur de Deco :
