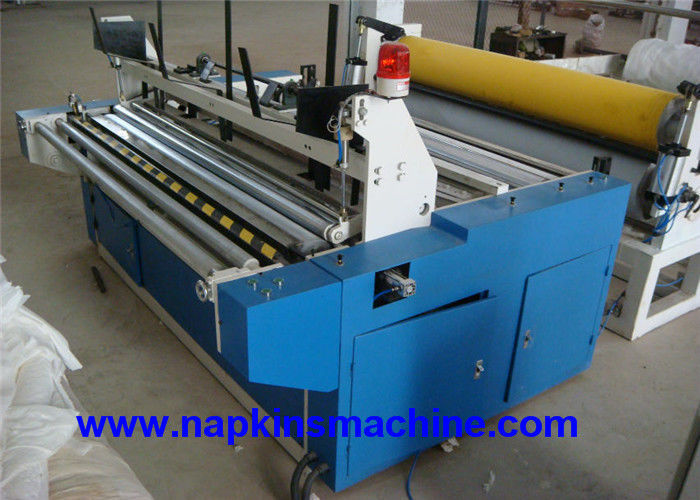

rouleau de papier hygiénique stratifié par contrôle de PLC de 1200mm faisant la machine

Petit papier hygiénique stratifié faisant la machine 1200mm avec le contrôle de programmation de PLC





Description



Le point gravant en refief de petit pain complètement automatique de papier hygiénique pour nicher la machine de stratification convertit le petit pain enorme en petit rolle de toilette. Il adopte le système avancé de programmation par ordinateur de PLC, vitesse pour s'ajuster par l'inverseur, freinage électronique, panneau d'opération de HMI. Et c'est sans aucun doute pour que cette machine obtienne le brevet d'état avec toutes les excellentes et pratiques configurations installées sur cette machine.





Paramètre



Type de machine	1092	1575	1760	2200	2500	2800	3000	3200
Largeur maximum de papier cru	1300mm	1800mm	2000mm	2200mm	2500mm	2800mm	3000mm	3200mm
Diamètre externe de papier cru	1200mm (l'autre taille à spécifier)
Support de papier de déroulement	1-3 couche (la quantité. des petits pains de papier crus à spécifier) (être commandé)
Diamètre intérieur de noyau de papier cru	3" (76.2mm) (l'autre taille à spécifier)
Arrangement de paramètre	Interface d'opération de HMI/écran tactile
Contrôle de programmation	PLC
Freinage	Contrôle de la pression électronique de /Air
Vitesse de machine	0-200m/min
Vitesse de fonctionnement	0-180m/min
Diamètre externe de produit fini	90-135mm (l'autre taille à spécifier)
Diamètre intérieur de noyau de produit fini	25-50mm
Contrôle de Dia. Finished externe	/pneumatic électronique
Perforer	4 morceaux de lames molles d'enclume, taille est 108±2mm (l'autre taille à spécifier)
Perforer la taille	Soyez réglable
Système pneumatique	Le compresseur de l'air 3HP, avec de la pression minimale est 5kg/cm2pa (fourni par l'utilisateur)
Tension de contrôle	VoltageDC24V stable
Structure mécanique	Type de plat de mur
Transmission mécanique	Boîte de vitesse de Stepless
Méthode de transmission	Chaîne à maillons
Puissance	réglementation variable de vitesse de la fréquence 5.5-22kw
Contrôle de perforer	Pneumatique
Fonction supplémentaire (être commandé)
Graver	Graver simple, double graver, en acier à graver en acier, graver pneumatique
Bord – gravant en refief	Dispositif gravant en refief de bord pneumatique spécial
Collage	Serviette de cuisine : collage point par point/point à dégrossir collant
Système de collage décoratif	Le modèle est selon la conception gravante en refief





Caractéristique



1. La technologie avancée de programmation par ordinateur de PLC est appliquée à la machine complètement automatique de rebobinage de papier hygiénique. Les profils de enroulement peuvent être serrés au début de l'enroulement, et puis de l'obtention lâchement, pour éviter les problèmes qui les noyaux sont lâches des petits pains après stockage de long temps.

2. Il est équipé du contrôle de fréquence, du frein électronique (EABS), et du système d'opération d'interface d'écran tactile. L'ébarbage automatique, le collage, le scellage, le poinçon, l'automobile alimentant, enlevant l'axe et pressant sont intégrés dans un. Assurer la consommation inférieure quand le papier de petit pain est alimentation dans la machine bande-sciante. Ainsi les produits sont de haute catégorie et de rendement élevé.

3. Il est équipé du système coreless de rebobinage, réduisant des coûts de la main-d'oeuvre, rendant des produits plus beaux.

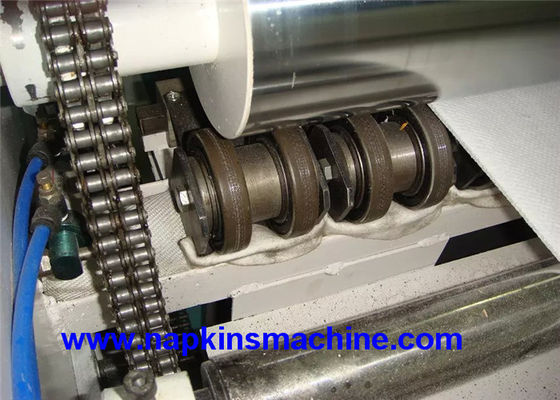

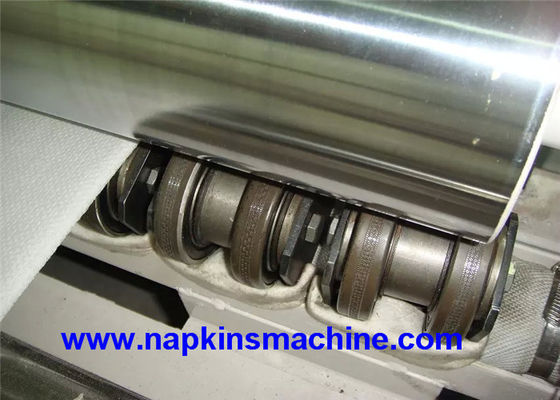

4. Avec le couteau timbré de perforation de haute précision. Avec 4 lames de perforation à rendre à faible bruit et haute définition en perforant. Le lancement perforant est commandé par la boîte de vitesse.

5. Détection automatique de coupure de papier et s'envelopper, pour garantir le de haute qualité des petits pains de finition même dans l'opération à grande vitesse.

6. Le système de rebobinage de Coreless a changé la méthode traditionnelle pour sortir le noyau pour faire le rouleau coreless solide de haute qualité. Réduction de la main d'oeuvre.

7. Avec le support horizontal de déroulement de trois-couche, système de alimentation pneumatique. Chaque rouleau de papier cru a son boîtier de commande individuel pour le dispositif de réglage de tension.

8. Le Web peut être fileté sur la machine par les deux boutons d'essai, il est plus sûr et plus facile d'alimenter le Web.



Impératif technique



Papier cru



(1) taille :  Diameter≤1100mm, (Diameter*Width de papier cru) ;

(3) diamètre intérieur :  76.2mm

partie de Papier-alimentation



(1) trois couches et ceintures pour livrer le papier et commandé par la pompe ;

(2) trois morceaux d'axe original avec la bride de tension (noyau de papier de 3 pouces et douille d'axe) ; Taille réglable ;

(3) dispositif de papier de chargement pneumatique

(4) ajustement manuel de papier cru



Dispositif coreless automatique



Partie gravante en refief



(1) un a placé en acier à l'unité gravante en refief en caoutchouc (modèle gravant en refief offert par l'acheteur)



Pièce de rebobinage



(1) diamètre intérieur réglable a sonné :  15mm-60mm

diamètre (de 2) des produits finis :  90-130 millimètres

(3) complètement automatique ajustez la taille de perforation de rebobinage

(4) utilisant le principal type de papier supérieur produits finis de rebobinage et bouton d'essai pour mener le papier cru

(5) utilisant la technologie avancée internationale de programmation par ordinateur de PLC, le règlement variable de vitesse de fréquence et l'interface de HMI

(6) cachetage :  ébarbage automatique, adhésif, scellant



Partie commande



(1) dispositif de secours ;

tension (de 2) : Moteur principal 7.5KW d'AC380V 50HZ,

la pression atmosphérique (de 3) a exigé moins de 0,5 MPA (fournis par l'utilisateur)

(4) dispositif de réglementation de vitesse électromagnétique





Les pièces électriques et d'autres pièces stigmatisent



NON	Nom	Marque	Endroit original
1	Panneau de fréquence	Siemens	L'Allemagne
2	Moteur	Siemens	L'Allemagne
3	Pièces pneumatiques	Schneider	L'Allemagne
4	Incidence de couteau	NSK	Le Japon
5	Acier	SKD	Le Japon
6	Écran tactile	Delta	Taïwan
