La capacité élevée papier hygiénique de 2 couches faisant la machine, roulent la fente et machine de rebobinage
Description

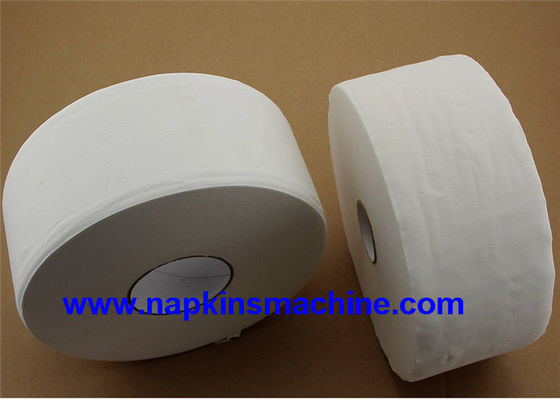

La machine de rebobinage de petit pain de papier hygiénique de capacité élevée et perforante de fente convertit le petit pain enorme en petit rouleau de papier hygiénique.
1. Adoptant avec la technologie de programmation avancée de PLC, et l'ajustement variable de vitesse, le frein électronique et la table d'opération d'interface homme-machine.
2. Les fonctions multi montant sur cette machine a gagné la faveur et le crédit parmi des utilisateurs par leur excellente représentation.
3. Le processus de fabrication est : Dérouler — Graver — Perforer le rebobinage Queue-collant le bord
règlage--- Chargement automatique de noyau.
Fetures
1. La production de contrôle de PLC (ordinateur), degré de complètement automatique du processus de fabrication est haute, la fonction de la machine est complète, et l'efficacité de production est haute.
2. Chargez et changez le noyau, colle de jet, joint peut être fait sans arrêt la machine. En changeant le noyau, la machine le bas la vitesse et vers le haut de la vitesse automatiquement.
3. Quand changez le noyau pour se rebobiner, il d'abord et puis sera serré lâchement, pour éviter le noyau lâchement.
4. Équipé de l'alarme automatique pour indiquer le remplissage du tuyau de noyau. La machine sera automatiquement arrêtée quand il n'y a aucun tuyau de noyau.
5. Quand la matière première cassée, la machine s'arrêtera automatiquement.
6. Chaque matière première déroulent séparément, équipent du contrôle de tension.
7. Facile d'ajuster le noyau de papier différent approprié.
8. Il y a queue après le produit fini scellé avec
9. Il y a cric pneumatique pour charger la matière première sur la machine
Au besoin, la machine peut équiper de la couleur simple ou le double dispositif d'impression de couleurs, le modèle est vif.
La machine peut équiper de deux ensembles de dispositif gravant en refief selon des conditions.
Paramètre
|
Modèle
|
1092B
|
1575B
|
2000B
|
2200B
|
2400B
|
2600B
|
2800B
|
|
|
Largeur de matière première
|
1200mm
|
1750mm
|
1950mm
|
2150mm
|
2350mm
|
2550mm
|
2750mm
|
|
|
Produit fini de Dia.of ¢60-150mm (la tension est réglable)
|
|
|
Noyau de Dia.of de produit fini ¢20-50 (noyau et coreless)
|
|
|
Matière première de Dia.of
|
1200mm (peut accepter l'exigence de clients)
|
|
|
Épaisseur de matière première 14g/m2-20g/m2
|
|
|
Diamètre de noyau de matière première ¢76.2mm
|
|
|
Distance de perforation
|
4 couteaux 100-150mm (les autres caractéristiques, svp point)
|
|
|
Vitesse tournoyante
|
150-200m/min
|
|
|
Arrangement de paramètre
|
Système homme-ordinateur d'opération d'interface d'écran tactile
|
|
|
PLC
|
PLC
|
|
|
Support de matière première
|
2 couches (3layer, svp ordre)
|
|
|
Système pneumatique
|
Pression 5kg/cm2pa (préparée par des clients)
|
|
|
Puissance
|
5.5-13kw
|
|
|
Dimension hors-tout (LXWXH) : 6100X2650X1800-6100X4050X1800mm
|
|
|
Poids
|
3.5-7T
|
|
|
Gravure en relief
|
Gravure en relief simple, gravure en relief bilatérale et acier à graver en acier (dépendre de la sélection)
|
|
| |
|
Rouleau inférieur de gravure en relief : Rouleau senti, rouleau de laine et rouleau en caoutchouc (dépendez de la sélection)
|
|
Les pièces électriques et d'autres pièces stigmatisent
|
NON
|
Nom
|
Marque
|
Endroit original
|
|
1
|
Panneau de fréquence
|
Siemens
|
L'Allemagne
|
|
2
|
Moteur
|
Siemens
|
L'Allemagne
|
|
3
|
Pièces pneumatiques
|
Schneider
|
L'Allemagne
|
|
4
|
Incidence de couteau
|
NSK
|
Le Japon
|
|
5
|
Acier
|
SKD
|
Le Japon
|
|
6
|
Écran tactile
|
Delta
|
Taïwan
|
Chaîne de production de papier de soie de soie de petit prix de vente d'usine papier hygiénique faisant la machine à vendre
Caractéristiques :
Le papier hygiénique à grande vitesse automatique Maxi Roll Rewinding Machine est pour le petit pain de papier hygiénique/maxi traitement de petit pain.
La machine ont l'unité de alimentation de noyau, peut faire chacun des deux avec et sans le noyau. Matière première de petit pain enorme après plein graver ou graver en refief de bord, puis perforation en refief, coupe de fin et pulvériser la colle de queue pour devenir un rondin. Alors ce peut fonctionnement avec la découpeuse et la machine à emballer devenir les produits finis. La machine est commandée par PLC, les gens l'actionnent par l'écran tactile, le processus entier est automatique, facile à utiliser, abaisser le coût d'homme. Et notre machine peut spécial-fait selon les clients des conditions.
|
Modèle
|
1092B
|
1575B
|
1760B
|
2150B
|
2200B
|
2500B
|
2800B
|
|
Largeur maximale de petit pain enorme
|
1350mm
|
1750mm
|
1880mm
|
2000mm
|
2150mm
|
2400mm
|
2750mm
|
|
Diamètre maximal de petit pain enorme
|
2 ou 3 supports (pls spécifier quand ordre)
Poids de gramme de papier 13-16 g/m2
|
|
Positions de petit pain enorme
|
Standardφ3 » (76.2mm) (d'autres tailles ont spécifié)
|
|
Arrangement de données
|
HMI
|
|
Contrôleur de programmation
|
PLC, écran tactile
|
|
Actionnez la vitesse
|
0-230m/min 15000-25000 rolls/8hours
|
|
Diamètre externe de rondin de finition.
|
φ90-140mm
|
|
Diamètre intérieur de rondin de finition.
|
φ38-76mm
|
|
Distance de perforation
|
100-150mm
|
|
Entraînement mécanique
|
Entraînement par le réducteur de transmission de Stepless
|
|
Air - système
|
Compresseur de l'air 3HP, mn de pression 5kg/cm2pa (fournissez par l'utilisateur)
|
|
Entraînement principal
|
Vitesse 7.5-15KW réglementaire 380V, 50HZ de conversion de fréquence
|
|
Unité gravante en refief
|
Acier au caoutchouc
|
|
Dimensions
|
6x3x1.7 (taille de largeur X de longueur X) ; (m)
|
|
Poids
|
3T-4T (dépend du modèle que vous avez)
|
|
Options :
|
|
|
Rouleau de gravure en relief
|
L'avion, série unique, de doubles ensembles peut être commandé
|
|
Unité de tirage en couleurs
|
1-2 les couleurs peuvent être ordre
|
|
Unité de stratification
|
Peut être commandé
|
|
Ligne Bord-gravante en refief
|
L'acier à l'acier fonctionnent par pneumatique
|

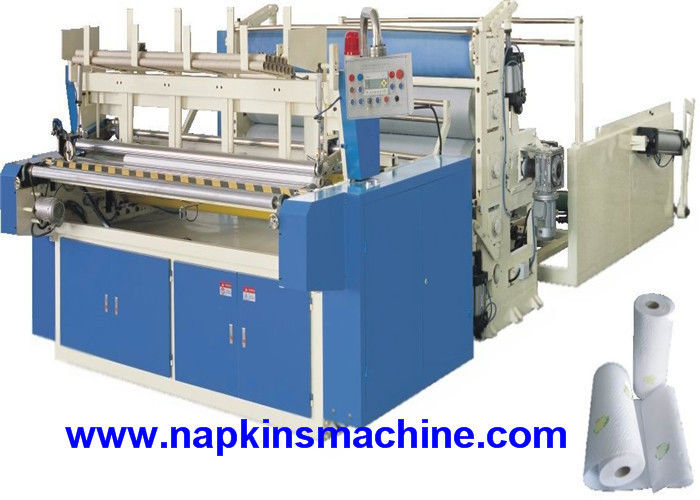

Images de détail de machine :
Pièces de stratification de couleur de Deco :
